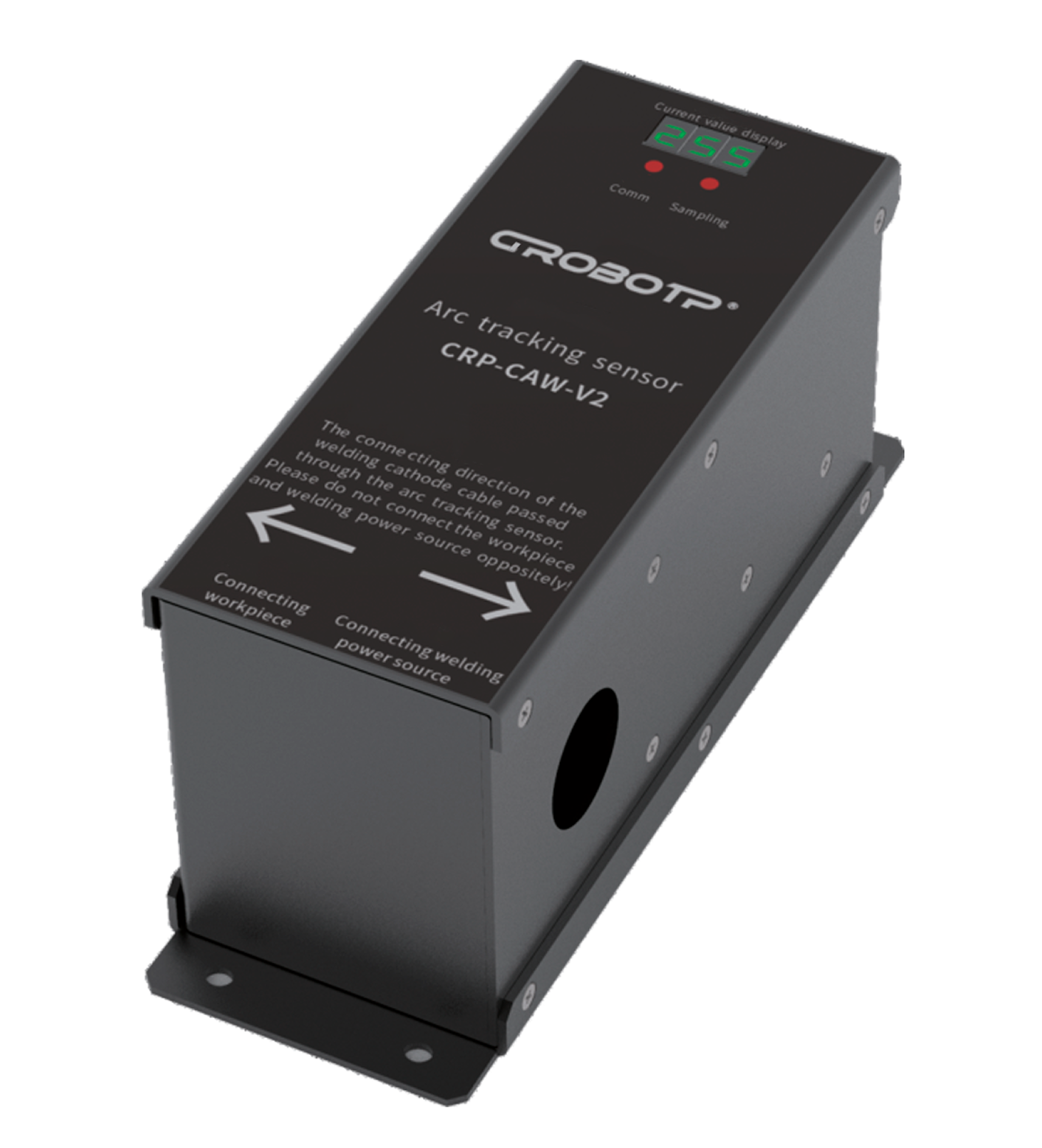

CAW-V2 это универсальный датчик отслеживания дуги, результат собственных научно-исследовательских и опытно-конструкторских разработок. Датчик обладает высокой степенью надежности, поэтому не будет подвержен воздействию света дуги или пыли во время рабочего процесса. Может быть использован при различных условиях сварки на основе управления средствами размытой логики. Датчик может отслеживать угловую, стыковую, кольцевую сварку, координируясь с системой управления. Работа с датчиком удобна и легка в использовании. После установки датчика требуется простая настройка без изменений в структуре, после чего он начнет отслеживать сварочный шов. Таким образом, наличие датчика увеличивает производительность сварки.

Назначение дугового слежения


Компенсация траектории сварного шва в реальном времени в процессе сварки. Это инкрементальный метод слежения в реальном времени.

Инкрементальный тип

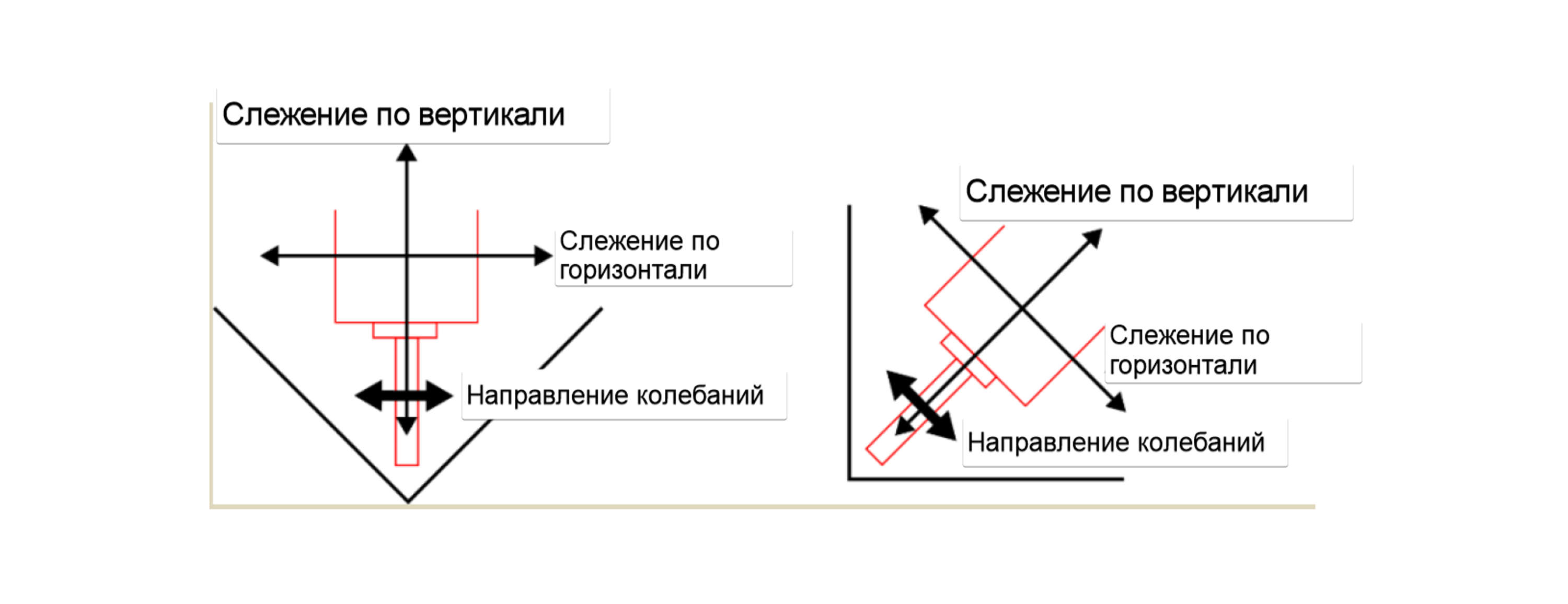

Компенсируется отклонение по положению. Направление компенсации - по осям Y и Z координатной системы колебаний. По направлению движения (ось X) компенсация не производится.

Компенсация в реальном времени

Компенсация выполняется в каждом цикле колебаний. Особенность данного метода заключается в том, что функция дугового слежения может применяться в таких условиях, как деформация в процессе сварки или несоответствие заготовок.

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ

• Сварка: MIG/MAG

• Диаметр сварочной проволоки: 1,0–1,4 мм

• Длина вылета электрода: 15–25 мм

• Тип сварного соединения:
  - Тавровое угловое соединение (допустимый зазор до 2 мм),
  - V-образная разделка кромок (30°, 45°)

• Условия сварки:
  - Ток > 220 А, скорость сварки ≤ 15 мм/с, длина шва > 100 мм

• Условия колебаний (поперечных движений):
  - Ширина 1,5–5 мм, частота колебаний 1,5–4 Гц

• Тип колебаний: зигзагообразные (Z)

• Режим сварки: постоянный ток (импульсный режим в разработке, будет добавлен позднее)
