Сварочные позиционеры и кондукторы для РТК: выбор оснастки

Качество роботизированной сварки решает не только робот, но и оснастка. Робот точно ведёт горелку по заданной траектории, однако если деталь закреплена неточно или её «повело» от нагрева, повторяемость шва теряется, а партия уходит в брак. Поэтому роботизированный технологический комплекс (РТК) — это всегда связка «робот + позиционер + кондуктор». В этой статье разберём, как устроена технологическая оснастка для сварки, как выбрать сварочный позиционер для робота и как спроектировать кондуктор, чтобы деталь не деформировалась.

РТК и роль оснастки: робот варит, оснастка держит геометрию

РТК (роботизированный технологический комплекс) — это не один манипулятор, а система: робот для РТК обеспечивает движение горелки и параметры сварки, а стабильную геометрию узла даёт вспомогательное оборудование — оснастка для сварки. У неё две задачи, которые решают два разных класса устройств:

• позиционер — перемещает и поворачивает заготовку, подставляя швы под горелку в удобном (обычно нижнем) положении;
• кондуктор (сборочно-сварочное приспособление) — базирует и жёстко фиксирует детали в проектном положении, не давая им сместиться и деформироваться.

Оснастка для робота проектируется под конкретную деталь: именно она превращает «умный» манипулятор в источник стабильного качества. Без неё точность робота бесполезна.

Почему деталь «ведёт» при сварке

Любая сварочная дуга — это источник концентрированного локального нагрева: температура в сварочной ванне превышает 1500 °C, тогда как края заготовки остаются холодными. Нагретый металл расширяется, а при остывании сжимается. Если детали не зафиксированы жёстко, в шве и околошовной зоне возникают остаточные напряжения, и закристаллизовавшийся шов работает как стягивающая пружина.

Именно поэтому металл «ведёт»: почему ведёт металл при сварке — из-за неравномерного нагрева и усадки возникают угловые деформации (меняются углы между листами), продольный изгиб («винт») и усадка по длине. Сборка массивных рам и пространственных конструкций с фиксацией обычными ручными струбцинами почти гарантированно даёт брак. Удержать геометрию в пределах конструкторских допусков позволяет только жёсткий, точно рассчитанный кондуктор.

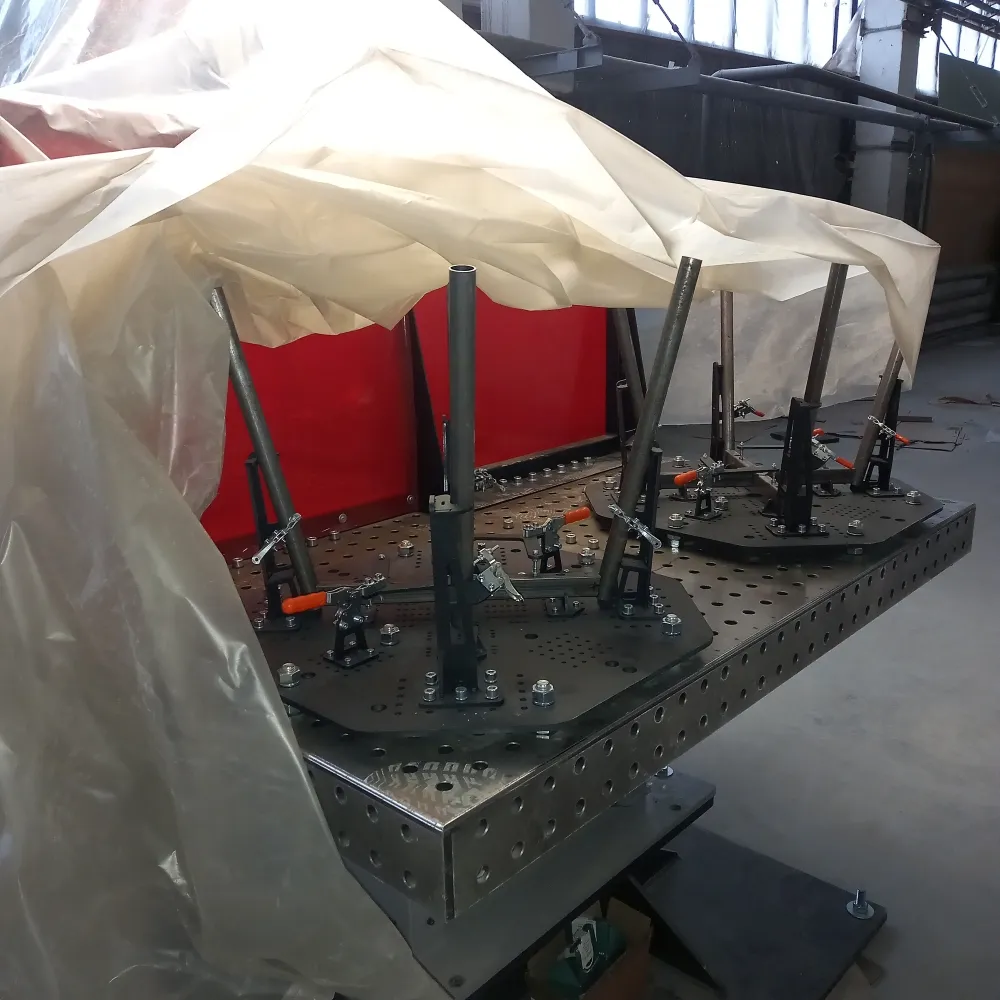

Сварочные кондукторы: базирование и фиксация

Кондуктор в сварке — это приспособление, которое однозначно базирует детали и удерживает их во время сварки и остывания. Грамотное проектирование опирается на несколько инженерных принципов.

Правило базирования 3-2-1 (шесть точек)

Основа базирования — правило «3-2-1», оно же правило шести точек (правило 6 точек). Твёрдое тело имеет шесть степеней свободы, и чтобы лишить деталь их всех, её опирают на:

• 3 точки — задают базовую плоскость (лишают трёх степеней свободы);
• 2 точки — задают направляющую базу вдоль второй плоскости;
• 1 точку — фиксирует упор по последней оси.

Так правила базирования деталей обеспечивают однозначное и повторяемое положение заготовки от цикла к циклу — обязательное условие для робота, который варит «вслепую» по программе. Базы делают из износостойких элементов, чтобы положение не «плыло» со временем.

Типы прижимов

Прижимы должны не просто удерживать деталь от выпадения, а активно противостоять силам термической усадки. Основные типы прижимов в сварочной оснастке — механические:

Для роботизированных ячеек применяют быстрозажимные и автоматизированные механические прижимы: они сокращают время установки детали и обеспечивают одинаковое усилие фиксации в каждом цикле, что важно для повторяемости.

Теплоотвод и борьба с перегревом

Одной жёсткой фиксации часто недостаточно: если теплу некуда уходить, зона шва перегревается и после извлечения деталь всё равно скручивает. Поэтому в основание кондуктора под линией швов интегрируют массивные вставки из меди или хромистой бронзы. Медь отводит тепло в несколько раз быстрее стали: скорость остывания шва растёт, зона термического влияния сужается, а остаточные напряжения падают. Дополнительно медная подкладка формирует обратный валик шва и защищает тонкий металл от прожога.

Метод обратной деформации

Высший уровень проектирования — обратная деформация (предварительный натяг, предизгиб). Обратная деформация работает так: конструктор заранее знает, куда потянет металл после остывания, и закладывает в кондуктор противоположный изгиб. Например, если угол при сварке уходит внутрь на 2°, детали фиксируют с раскрытием на 2° наружу — усадочные силы сами стягивают узел в номинальные 90°. После снятия прижимов деталь получается ровной, строго по конструкторской документации. Величину предизгиба определяют по расчёту или по результатам пробной сварки, а затем закладывают в упорные базы оснастки.

Сварочные позиционеры: назначение и выбор

Сварочный позиционер вращает и наклоняет заготовку, чтобы швы оказывались в оптимальном положении, а робот имел к ним свободный доступ. Выбор позиционера — это не только про вес детали.

Крутящий момент, а не только грузоподъёмность

Главный показатель — не максимальная грузоподъёмность, а крутящий момент: усилие вращения, которое позиционер выдерживает без перегрузки привода и редуктора. Момент растёт с удалением центра тяжести (ЦТ) детали от стола: он равен весу заготовки, умноженному на расстояние от ЦТ до оси вращения. Несбалансированная деталь вдвое легче «паспортной» может перегрузить позиционер, если её ЦТ вынесен далеко от стола. Поэтому при подборе ориентируются на грузовую диаграмму (безопасную нагрузку на разных вылетах ЦТ), а деталь описывают по весу, габаритам, форме и положению центра тяжести.

Типы позиционеров

Тип позиционера подбирают под масштаб и сложность заготовки:

• сварочный стол — статичная плита для плоских деталей и несложных узлов, без вращения;
• одноосевой (поворотный) позиционер — вращает деталь вокруг одной оси; подходит для кольцевых и продольных швов;
• двухосевой (L-образный) позиционер — две оси вращения дают доступ ко всем сторонам детали без переустановки;
• трёхосевой позиционер — максимальная гибкость доступа к швам сложных пространственных узлов;
• тип «головка — задняя бабка» — держит длинную заготовку (валы, рамы, сосуды) между двумя синхронизированными точками и вращает её вокруг оси.

Регулировку рабочей высоты в крупных позиционерах выполняют электроприводом — это удерживает удобный уровень доступа к швам. Привод вращения — сервоэлектрический: он даёт постоянную, повторяемую скорость.

Функции для интеграции с роботом

Чтобы сварочный позиционер для робота работал в составе РТК, ему нужны не только механические характеристики, но и средства интеграции: порты ввода-вывода и синхронизация с контроллером робота, стабильная повторяемая скорость вращения (от неё зависит равномерность шва) и согласованное управление, при котором робот и позиционер двигаются как единая кинематическая система. Тогда манипулятор варит длинный шов при одновременном повороте детали, не прерывая дугу.

Позиционеры и оснастка в сварочных комплексах GROBOTP

В стандартных сварочных комплексах GROBOTP оснастка и позиционер подбираются под деталь, а не наоборот. Базовые исполнения различаются именно типом позиционера:

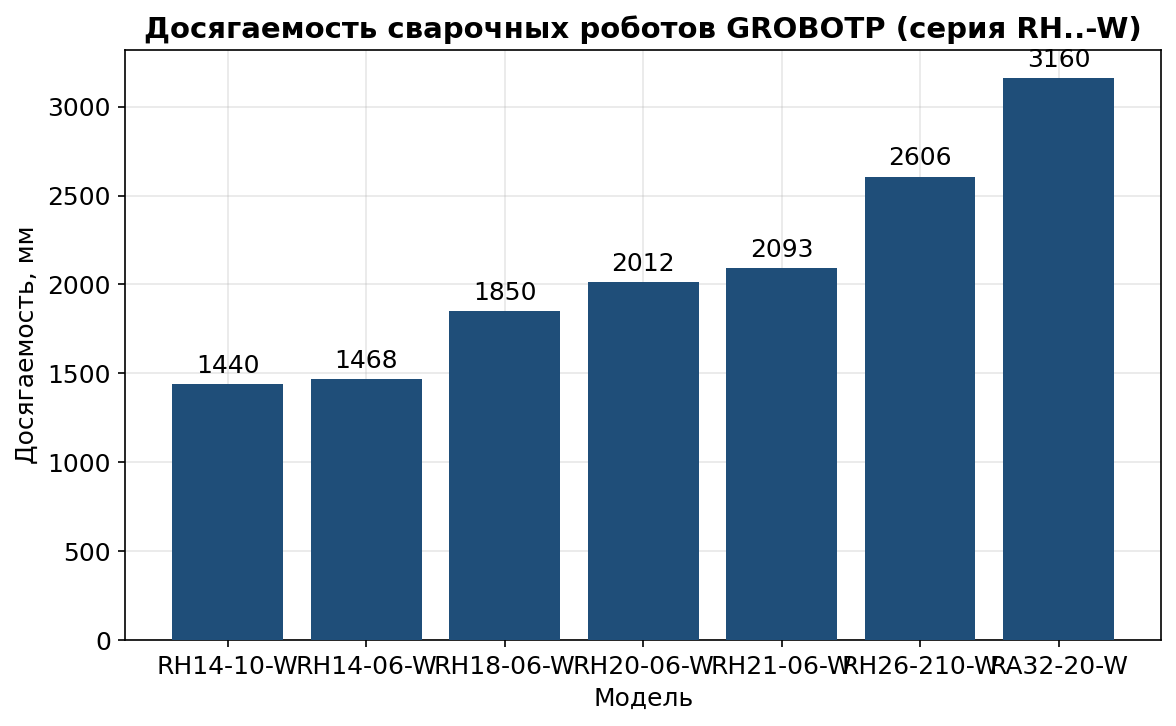

В комплексах с двумя рабочими зонами и перегородкой робот варит в одной зоне, пока оператор загружает и выгружает деталь в другой, — это обеспечивает почти непрерывную работу и повышает загрузку. Шкаф управления рассчитан на интеграцию с позиционерами и сварочными источниками, а конкретную модель позиционера и робота подбирают исходя из габаритов и веса детали. Роботизированную сварку выполняют сварочные роботы серии RH..-W с досягаемостью от ~1440 до 3160 мм и грузоподъёмностью от 6 до 210 кг — под разные габариты узлов. Комплекс поставляется под ключ: оснастку, позиционер, робота и сварочный источник объединяют в единую ячейку с общим управлением.

Внедрение под ключ. GROBOTP проектирует и поставляет сварочные РТК вместе с оснасткой и позиционерами; окупаемость решений — от 1 года, базовое обучение операторов — 3–5 дней, программирование — до 2 недель. Процессы: сварка MIG/MAG, TIG и лазерная, а также резка, фрезеровка, покраска, паллетирование, обслуживание станков с ЧПУ. География: Россия, Беларусь, Казахстан, Киргизия, Армения.

Проектирование оснастки для РТК: чек-лист

Проектирование РТК и оснастки для него ведут в такой последовательности:

• изучить конструкторскую документацию детали и сварные швы, определить базовые поверхности;
• заложить базирование по правилу 3-2-1 и выбрать типы прижимов, продумать последовательность фиксации;
• предусмотреть теплоотвод (медные вставки) под ответственными швами;
• при необходимости заложить обратную деформацию под расчётную усадку;
• обеспечить доступ горелки к швам под правильным углом и свободную эвакуацию готовой детали;
• подобрать позиционер по крутящему моменту и ЦТ, а робота — по досягаемости к швам;
• проверить решение конечно-элементным моделированием термических полей и деформаций.

Раму кондуктора делают из стабильных углеродистых сталей (например, Ст3сп или Сталь 20) с обязательным термическим отпуском после сборки, иначе оснастку со временем «поведёт». Рабочие поверхности упоров и ложементов изготавливают из инструментальных сталей с закалкой и защищают от налипания брызг.

Такое РТК проектирование окупается качеством: чем точнее продумана оснастка на этапе конструирования, тем меньше доработок и брака при запуске серии. Ошибку в базировании или недостаточный теплоотвод дешевле исправить в 3D-модели, чем переделывать готовую ячейку.

Справочный минимум по сварке

Чтобы грамотно ставить задачу на оснастку, полезно помнить базовую классификацию.

Виды сварных соединений (типы сварных соединений) — по взаимному расположению деталей: стыковое, угловое, тавровое (T-образное) и нахлёсточное. Виды сварных швов (они же виды сварочных швов) различают по положению в пространстве — нижний, горизонтальный, вертикальный и потолочный, а также по протяжённости и форме (сплошные, прерывистые). Наибольшее качество достигается в нижнем положении, и именно позиционер позволяет переводить сложные швы верхнего и вертикального положения в удобное нижнее — это одна из главных причин, зачем в РТК вообще нужен позиционер.

Виды сварочных аппаратов и процессов. Для роботизации применяют полуавтоматическую сварку в среде защитных газов MIG/MAG, аргонодуговую TIG и лазерную сварку. Все они хорошо автоматизируются и дают стабильный, повторяемый шов в составе РТК.

Часто задаваемые вопросы

Нужен ли позиционер для плоских деталей?

Часто нет — для плоских узлов достаточно сварочного стола; позиционер нужен, когда швы расположены в разных плоскостях и деталь надо поворачивать.

Чем кондуктор отличается от позиционера?

Кондуктор базирует и жёстко удерживает детали в проектном положении, а позиционер перемещает и вращает заготовку, подставляя швы под горелку. В РТК они работают вместе.

Из какой стали делать кондуктор?

Раму — из стабильных углеродистых сталей (Ст3сп, Сталь 20) с термическим отпуском; упоры и базы — из инструментальных сталей с закалкой.

Что такое сварочная дуга?

Это устойчивый электрический разряд между электродом и деталью, дающий концентрированный нагрев для плавления металла; в РТК длиной дуги и параметрами управляет контроллер.

Почему залипает электрод и как называется такая сварка?

Залипание — «примерзание» электрода к детали из-за недостаточного напряжения или неверного зазора; характерно для ручной дуговой сварки штучным электродом (ММА). В роботизированных комплексах GROBOTP используют MIG/MAG, TIG и лазерную сварку, где этой проблемы нет.

Как позиционер синхронизируется с роботом?

Через порты ввода-вывода и согласованное управление: робот и позиционер двигаются как единая система, что позволяет вести длинный шов при одновременном повороте детали.
