Безопасность при работе с промышленными роботами

Роботизация на производствах растёт: предприятия сталкиваются с дефицитом кадров, ростом требований к качеству и стабильности выпуска — и автоматизация становится закономерным решением. Вместе с числом установленных манипуляторов растёт и цена вопроса безопасности. Промышленный робот — это мощное устройство, способное выполнять быстрые движения в заданном пространстве, поэтому безопасность при работе с промышленными роботами закладывается не постфактум, а ещё на этапе проектирования ячейки.

Ключевой тезис, который подтверждает практика внедрений: сами по себе современные роботы не опасны. Они проектируются под строгие требования и оснащаются многоуровневой защитой. Риск возникает там, где нарушены правила эксплуатации, неверно рассчитаны зоны или отключён контроль доступа. Ниже разбираем, какие нормы регулируют эту сферу, какими техническими и организационными мерами обеспечивается безопасность промышленных роботов и как выстроить безопасное внедрение робота под ключ.

Почему безопасность промышленных роботов так важна

Любые движущиеся части оборудования потенциально опасны для человека. Чем выше грузоподъёмность и скорость робота, тем серьёзнее возможные последствия при нарушении правил. Именно поэтому безопасность рассматривается не как отдельная опция, а как часть общей архитектуры производственного участка.

Основные риски и источники опасности

Угрозы при работе с роботизированными системами принято делить на три категории:

• прямое механическое или термическое воздействие на человека (удар, захват, сдавливание, контакт с нагретой оснасткой);
• риск поражения электрическим током;
• негативное влияние резких звуков и повышенного уровня шума.

Причины инцидентов, как правило, комплексные: сбои программного обеспечения или систем управления, отказ аппаратных компонентов, несанкционированное вмешательство в работу механизмов, а также человеческий фактор — нарушение инструкций и попытки обойти защиту. Дополнительный риск создают ошибки в программе, некорректно заданные ограничения зоны и отсутствие контроля доступа. Большинство этих факторов устраняется техникой безопасности: соблюдение правил не только защищает персонал, но и помогает оборудованию работать стабильно, без преждевременного износа и внеплановых простоев.

Опасны ли современные промышленные роботы

На практике робототехнические комплексы разрабатываются с расчётом на работу в условиях, где рядом находятся люди. Основное внимание уделяется контролю взаимодействия человека и машины: комплексы оснащаются датчиками присутствия, световыми барьерами, системами ограничения скорости и усилия, устройствами аварийной остановки. Контроль ведётся и на аппаратном уровне, и через программное управление.

Вывод простой: источником опасности робот становится при неправильном использовании, ошибках в проектировании рабочего пространства или отсутствии защитных зон. При корректной интеграции и соблюдении требований роботизация делает производственные процессы предсказуемее и снижает долю тяжёлого и опасного ручного труда.

Нормы и стандарты безопасности при работе с роботами

Безопасность роботов на производстве регулируется комплексом международных и национальных документов. Международные стандарты задают единые ориентиры, а российская нормативная база строится на тех же принципах, но учитывает местные особенности сертификации, надзора и охраны труда. Без выполнения этих требований оборудование нельзя вводить в эксплуатацию.

Международные и национальные стандарты (ГОСТ, ISO)

Нормативную базу удобно рассматривать как иерархию:

• Технический регламент — определяет обязательные требования к безопасности машин и оборудования.
• Национальные стандарты (ГОСТ) — конкретизируют, как эти требования выполнять. Для промышленных роботов и робототехнических комплексов действует профильная серия ГОСТ Р 60.x: она описывает требования к проектированию ячеек, типы защитных устройств, порядок оценки риска и правила эксплуатации, а для коллаборативных применений — отдельные требования к совместной работе.
• Стандарты по электробезопасности и аварийной остановке (ГОСТ Р МЭК 60204-1, российский аналог международного IEC 60204-1) — задают, как оборудование должно останавливаться в опасной ситуации, требования к цепям питания, заземлению и защите от короткого замыкания.

Правильный подход, который закладывают эти документы, одинаков: анализ опасных факторов → технические решения для их устранения или ограничения → организационные меры контроля. Применение норм обязательно на этапе проектирования и установки, а также при модернизации существующих комплексов.

Правовая ответственность и допуск к эксплуатации

Промышленный манипулятор способен причинить вред без непосредственного участия человека, поэтому такие устройства обычно относят к источникам повышенной опасности — с соответствующей гражданско-правовой ответственностью владельца. При нарушении требований охраны труда с тяжкими последствиями наступает и уголовная ответственность ответственных лиц.

Практический вывод для предприятия: перед вводом комплекса в эксплуатацию проводится оценка соответствия и анализ рисков, оборудование проходит проверку на механическую и электрическую безопасность и получает необходимую маркировку (ЕАС). Эксплуатация допускается только после подтверждения исправности всех систем контроля, а надзор в сфере промышленной безопасности осуществляют профильные органы. Грамотно оформленный допуск — это не формальность, а часть системы, снижающей и производственные, и юридические риски.

Технические средства защиты и защитные ограждения для роботов

Технические меры — это первый контур защиты. Их набор зависит от того, работает робот изолированно или делит пространство с людьми, а также от его массы, скорости и радиуса действия.

Защитные ограждения и физическое разделение

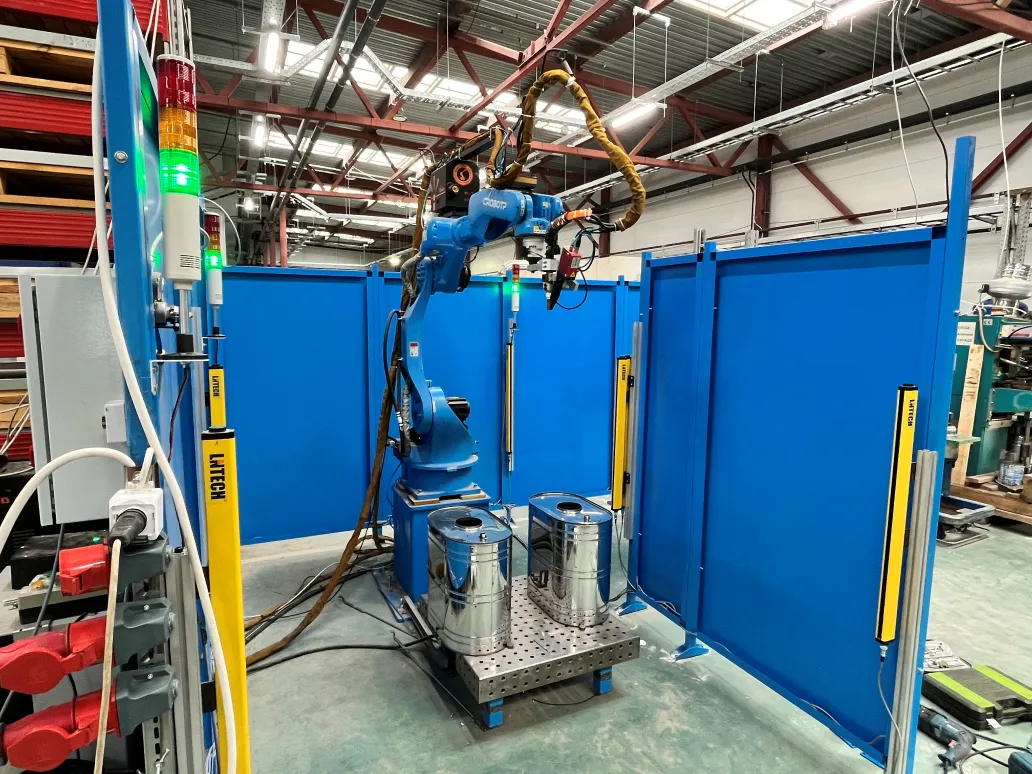

Для традиционных промышленных роботов, работающих в собственной зоне, самый распространённый метод — физическое разделение. Защитные ограждения для роботов — это металлические или сетчатые ограждения и перегородки, которые не допускают персонал в рабочую зону во время движения манипулятора. Двери и люки таких ограждений оснащаются блокировками: при их открытии робот останавливается. Этот контур особенно важен для мощных и грузоподъёмных установок — например, паллетирующих манипуляторов или сварочных ячеек.

Оптические и сенсорные системы

Там, где полностью изолировать зону нельзя или нужен быстрый доступ, применяют оптические и сенсорные средства:

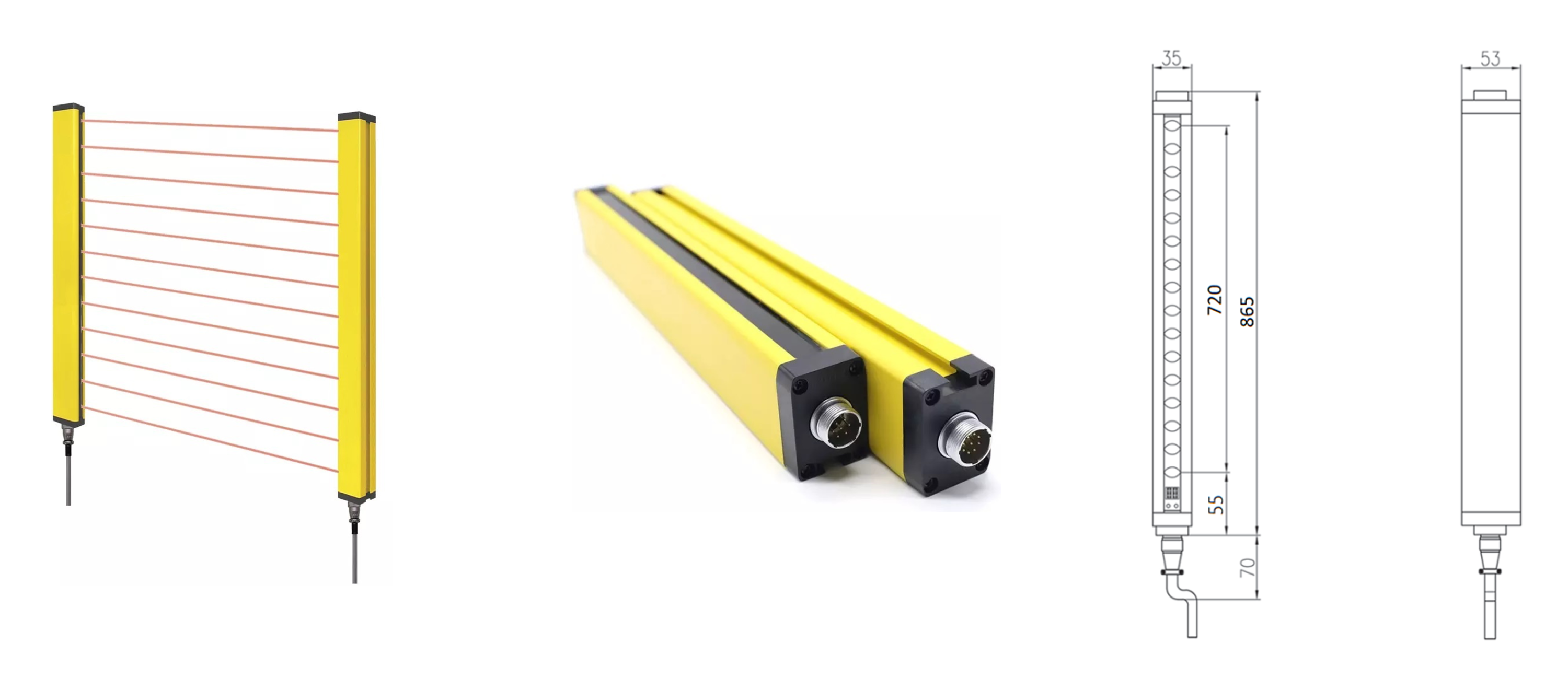

• Световые завесы — создают сетку лучей на входе в защищённое пространство или на участках загрузки; при пересечении хотя бы одного луча система немедленно подаёт команду на остановку.
• Лазерные сканеры — формируют плоское или трёхмерное поле наблюдения вокруг оборудования; при появлении человека в контролируемой зоне робот замедляется, а при критическом сближении останавливается.
• Системы машинного зрения — анализируют обстановку на участке и распознают приближение или несанкционированный вход, передавая команду на остановку.
• Датчики усилия и момента — контролируют силу взаимодействия и мгновенно ограничивают её или останавливают привод при превышении заданного значения; особенно важны для совместной работы.

Все эти средства обычно объединяются в единый контур безопасности, который надёжно отрабатывает даже при отказе отдельного элемента.

Аварийная остановка и её категории

Обязательный элемент любого комплекса — устройства аварийной остановки. Кнопка аварийного стопа выносится на пульт оператора и на видные места ячейки. Стандарты выделяют категории остановки: с немедленным снятием питания, с управляемым торможением и последующим отключением питания, а также остановку с сохранением питания — когда нужно удержать груз или зафиксировать положение манипулятора. Доступ в рабочую зону разрешается только после полной остановки всех движущихся элементов.

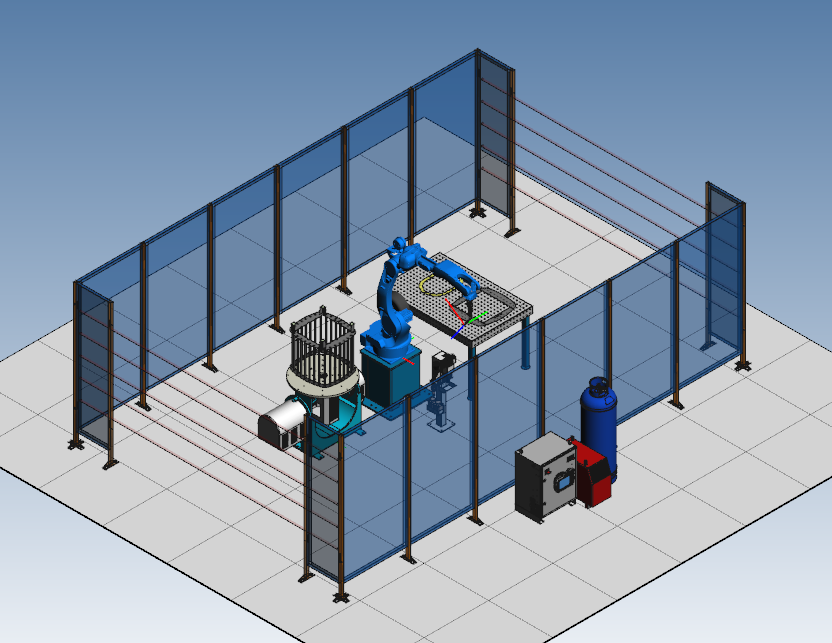

Организация зон безопасности

Базовый организационный инструмент — правильно спроектированные зоны безопасности. Рабочее пространство вокруг робота разграничивают на несколько областей:

• рабочее пространство — где физически перемещаются звенья манипулятора;
• ограниченное пространство — часть рабочего, за пределы которой робот не выходит благодаря программным и аппаратным ограничениям;
• защищённое пространство — область, огороженная средствами защиты (ограждения, световые завесы, сканеры), исключающая несанкционированный доступ;
• зона совместной работы — участок внутри защищённого пространства, где человек и машина могут находиться одновременно.

Границы зон рассчитываются ещё на этапе проектирования — с учётом скорости, массы и радиуса действия установки, а также времени срабатывания средств защиты. Такой расчёт исключает случайный контакт оператора с движущимися элементами и обеспечивает безопасную совместную работу человека и техники.

Совместная работа человека и робота: коботы

Классический подход изолирует человека от машины. Но когда операции требуют присутствия оператора рядом, применяют коллаборативных роботов (коботов). У них безопасность встроена в саму конструкцию: ограничение силы и мощности, контроль скорости, сглаженные формы и лёгкие захваты снижают риск травмы при случайном контакте, а система останавливает привод, если усилие превышает допустимый предел.

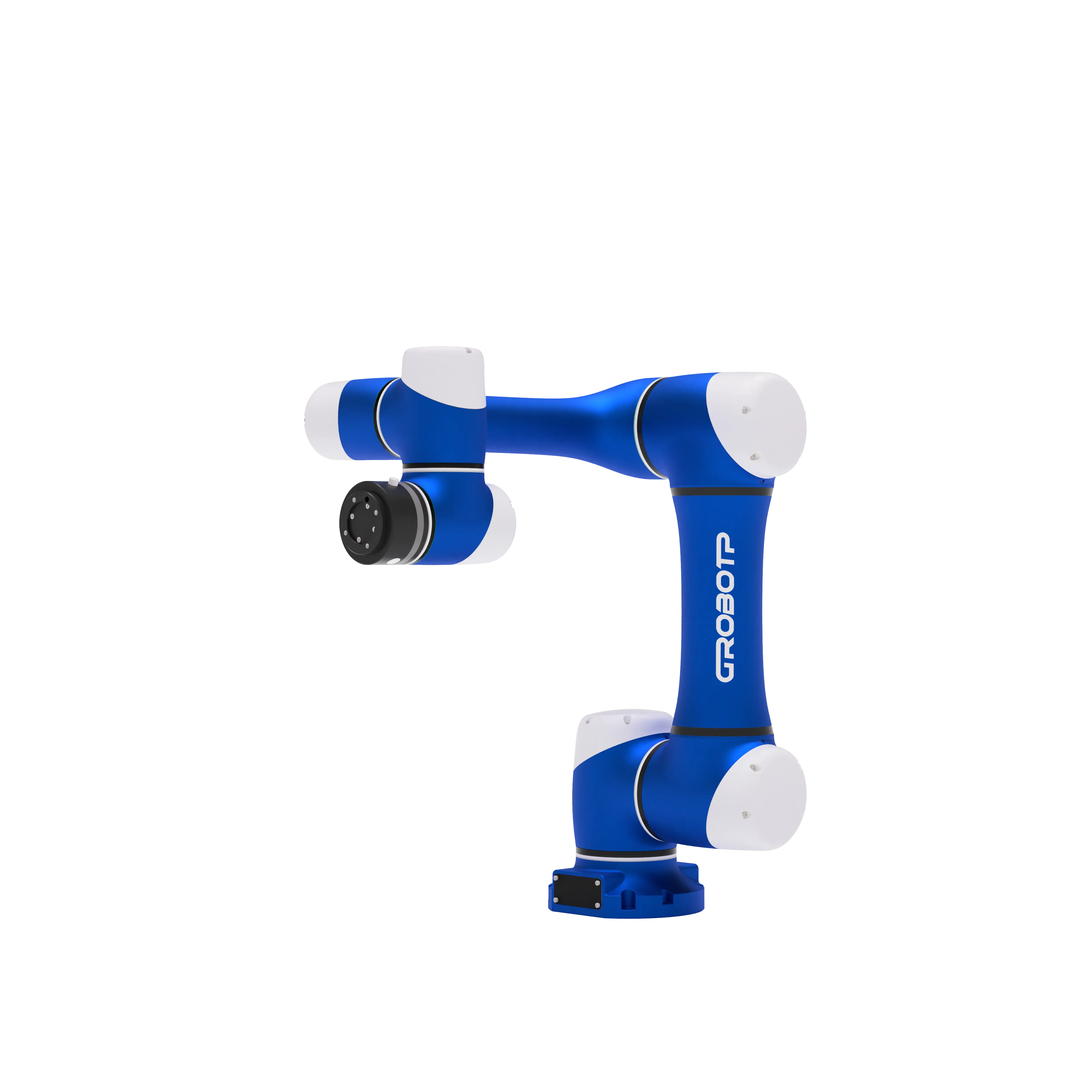

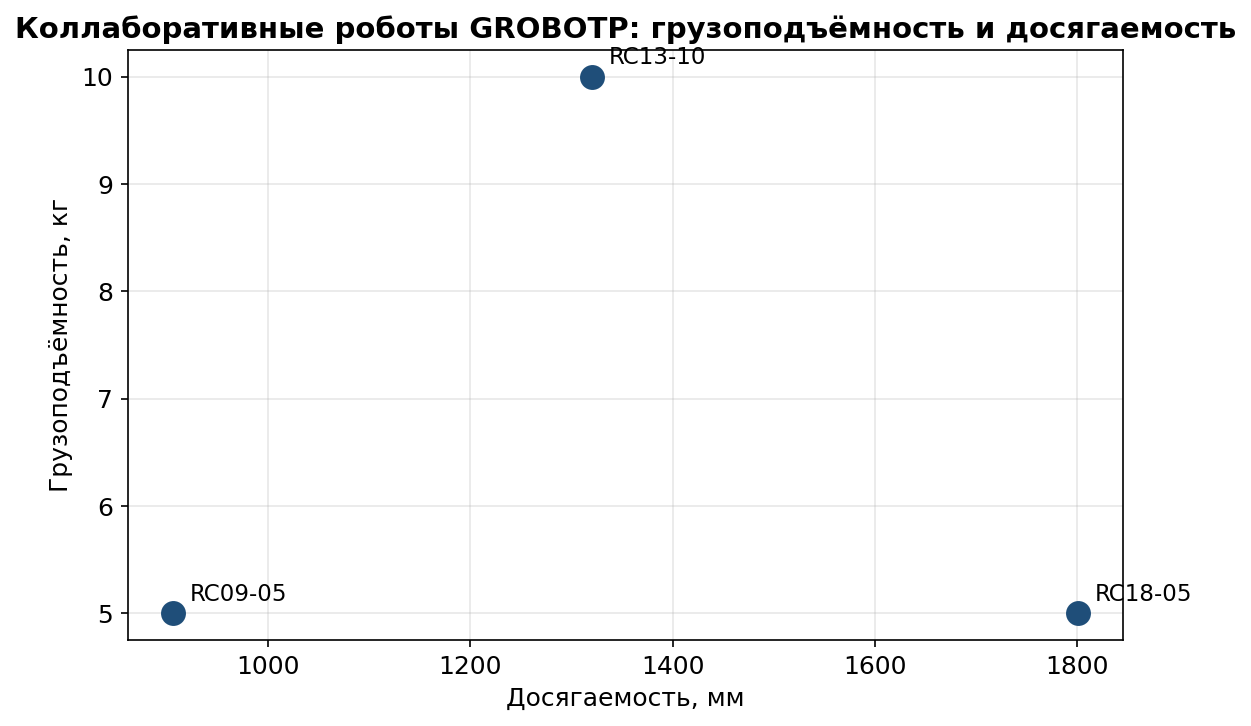

В линейке GROBOTP коллаборативные роботы представлены моделями RC09-05 (грузоподъёмность 5 кг, досягаемость 906 мм, точность ±0,02 мм), RC13-10 (10 кг, 1320 мм, ±0,03 мм) и RC18-05 (5 кг, 1801 мм, ±0,04 мм). Все — шестиосевые, с пультом обучения, на котором предусмотрены кнопка аварийной остановки, переключатель режимов и клавиша включения приводов. Это позволяет безопасно работать рядом с оператором на сборке, сортировке и упаковке.

Традиционный робот и кобот: в чём разница по безопасности

Важная оговорка: «встроенная безопасность» не отменяет оценку рисков. Для кобота тоже проводят анализ сценариев взаимодействия, учитывают конкретную технологию и оснастку, следят, чтобы захват не представлял опасности, а рабочая зона не приходилась на уровень головы или глаз оператора. А когда задача требует мощности и грузоподъёмности, которые коботу не под силу, используют традиционный робот в ограждении в сочетании с лазерными сканерами: при приближении человека он замедляется, при критическом сближении — полностью останавливается. Подробнее о коллаборативных моделях — в разделе каталога коботы.

Правила безопасности и обучение персонала

Большинство инцидентов происходит не из-за отказа техники, а из-за человеческого фактора и нарушения процедур. Поэтому даже самые совершенные технические средства работают только вместе с организационными мерами и культурой безопасности.

Инструктаж и распределение ролей

Каждый сотрудник, допущенный к роботизированному комплексу, должен понимать не только порядок работы, но и потенциальные опасности, знать границы зон доступа и действия при аварийной остановке. Перед допуском персонал проходит вводный инструктаж, обучение и проверку знаний. Роли разграничиваются: оператор выполняет рабочие операции, наладчик отвечает за техническое обслуживание, инженер контролирует работу систем защиты. Переподготовка нужна при внедрении новой техники, обновлении программ или изменении технологического процесса.

Техника безопасности при работе с роботом: до, во время и после

Практическая техника безопасности при работе с роботом сводится к простому регламенту.

• До начала работы: проверить состояние рабочей зоны, убедиться в отсутствии посторонних предметов и людей; осмотреть защитные ограждения, блокировки и устройства аварийной остановки; убедиться, что программа соответствует текущему процессу, а ограничения по скорости и траектории активны. Приступать к работе можно только после подтверждения исправности всех систем контроля.
• Во время работы: не входить в рабочую зону при активном цикле, контролировать доступ, следить за сигнализацией и предупреждающими сигналами.
• После завершения работы: перевести робота в безопасное положение, отключить питание по инструкции, открывать доступ в зону только после полной остановки движущихся элементов. При выявлении неисправностей эксплуатацию приостанавливают до устранения риска и передают информацию ответственному специалисту.

Типичные ошибки при эксплуатации роботизированных комплексов

Знание распространённых ошибок помогает не повторять их при внедрении:

• Обход или отключение защиты. Попытки «ускорить» процесс, временно отключив световые завесы или дверные блокировки, — одна из главных причин травм. Безопасность должна быть встроена в процесс, а не рассматриваться как то, что можно отключить.
• Неполная оценка рисков. Внедрение робота меняет весь производственный процесс. Если не учесть все сценарии взаимодействия человека и машины, выбранные средства защиты окажутся неадекватны реальным условиям.
• Недостаточное обучение персонала. Ошибки операторов и неправильное обслуживание возникают там, где люди не понимают возможностей и ограничений оборудования.
• Игнорирование организационных процедур. Даже дорогая система защиты бесполезна, если регламенты её эксплуатации не соблюдаются.
• Покупка «робота» вместо комплекса и неверный подбор под задачу. Робот не существует в вакууме: без согласованных смежных операций и корректно подобранной модели эффект от автоматизации резко падает, а «дыры» в системе безопасности создают новые риски.

Безопасность при внедрении робота под ключ с GROBOTP

Большинство перечисленных рисков снимается, когда предприятие получает не отдельного робота, а роботизированный комплекс (РТК) с интегрированной безопасностью. GROBOTP автоматизирует сварку (MIG/MAG, TIG, лазерную), резку, фрезеровку, покраску, паллетирование и обслуживание станков с ЧПУ — и на каждом проекте безопасность закладывается на этапе проектирования: расчёт зон, подбор ограждений и оптико-сенсорных средств, настройка ограничений скорости и траектории, интеграция аварийной остановки в единый контур.

Внедрение под ключ. Окупаемость решений GROBOTP — от 1 года. Базовое обучение операторов — 3–5 дней, углублённое программирование — до 2 недель. География поставок и внедрения: Россия, Беларусь, Казахстан, Киргизия, Армения.

Внедрение не заканчивается поставкой: обучение персонала снижает долю ошибок эксплуатации — главную причину инцидентов. Под конкретную задачу подбирается и тип робота, и контур защиты: коллаборативные модели для совместной работы, сварочные роботы и роботы для паллетирования — в ограждении с зонами безопасности, роботы для обслуживания станков — с контролем доступа в зону загрузки. Такой комплексный подход, а не разрозненные средства защиты, и делает роботизацию по-настоящему безопасной.

Правила безопасности при работе с роботами кратко (чек-лист)

Безопасность работы с роботами кратко — главные правила одним списком:

• закладывайте безопасность на этапе проектирования, а не после запуска;
• работайте по действующим нормам (техрегламент, ГОСТ серии Р 60.x, требования по электробезопасности и аварийной остановке);
• отделяйте зону робота ограждениями, световыми завесами и сканерами; рассчитывайте границы зон по скорости, массе и радиусу действия;
• обеспечьте исправную аварийную остановку и контроль доступа в рабочую зону;
• для совместной работы используйте коботов с ограничением силы — но с обязательной оценкой рисков;
• обучайте персонал и разграничивайте роли (оператор, наладчик, инженер);
• никогда не отключайте и не обходите системы защиты;
• внедряйте роботизированный комплекс целиком, а не отдельного робота.

Часто задаваемые вопросы

Нужно ли ограждение для кобота?

Коллаборативные роботы рассчитаны на работу рядом с человеком за счёт ограничения силы, но необходимость ограждений и дополнительных средств защиты определяется оценкой рисков для конкретной задачи и оснастки.

Кто отвечает за безопасность роботизированного комплекса?

Ответственность лежит на владельце оборудования; на практике роли разграничивают между оператором, наладчиком и инженером, а систему защиты проектирует и интегрирует поставщик комплекса.

Сколько стоит система безопасности в проекте?

Она входит в стоимость РТК и зависит от типа оборудования, числа роботов и требуемых мер защиты; рассчитывается по фактическим параметрам проекта.

Какое обучение проходит оператор?

Базовое обучение операторов GROBOTP занимает 3–5 дней, углублённое программирование — максимум 2 недели.

Можно ли отключать защиту на время наладки?

Нет. Обход или отключение защиты — одна из главных причин травм; наладка ведётся в предусмотренных стандартами режимах (например, безопасной остановки под наблюдением).
