Что такое машинное (техническое) зрение в робототехнике

Промышленный робот силён там, где задача повторяется без изменений. Но реальное производство редко бывает идеально упорядоченным: детали приходят повёрнутыми, лежат вразнобой, отличаются оттенком и размером. Чтобы робот справлялся с такой изменчивостью, ему нужны «глаза» — машинное зрение. Разберём, что такое машинное зрение простыми словами, как устроена система технического зрения и как она связана с управлением роботами на производстве.

Что такое машинное зрение простыми словами

Машинное (или техническое) зрение — это технология, которая позволяет технике получать изображение реального объекта, анализировать его и принимать решения на основе увиденного. По сути это связка «камера + вычислитель + алгоритм»: камера снимает сцену, компьютер обрабатывает картинку, а программа извлекает из неё нужные данные — где находится деталь, как она повёрнута, есть ли дефект.

Если человек смотрит на конвейер и понимает, что деталь лежит криво, то система машинного зрения делает то же самое, только в цифрах: она превращает пиксели в координаты, размеры и признаки «годен / не годен». Именно поэтому техническое зрение часто называют сенсорной основой промышленной автоматизации.

Важно не путать машинное зрение с обычной видеокамерой наблюдения. Камера просто передаёт картинку человеку. Машинное зрение принимает решение само и отдаёт результат другой машине — например, роботу.

Что такое система машинного зрения и из чего она состоит

Система машинного зрения — это законченный комплекс аппаратных и программных средств, который решает конкретную производственную задачу. Типовой состав такой системы:

Отдельно стоит выделить освещение: в машинном зрении именно свет часто определяет, будет ли система работать стабильно. Правильно поставленная подсветка делает нужные признаки контрастными и защищает результат от изменений внешнего освещения в цехе.

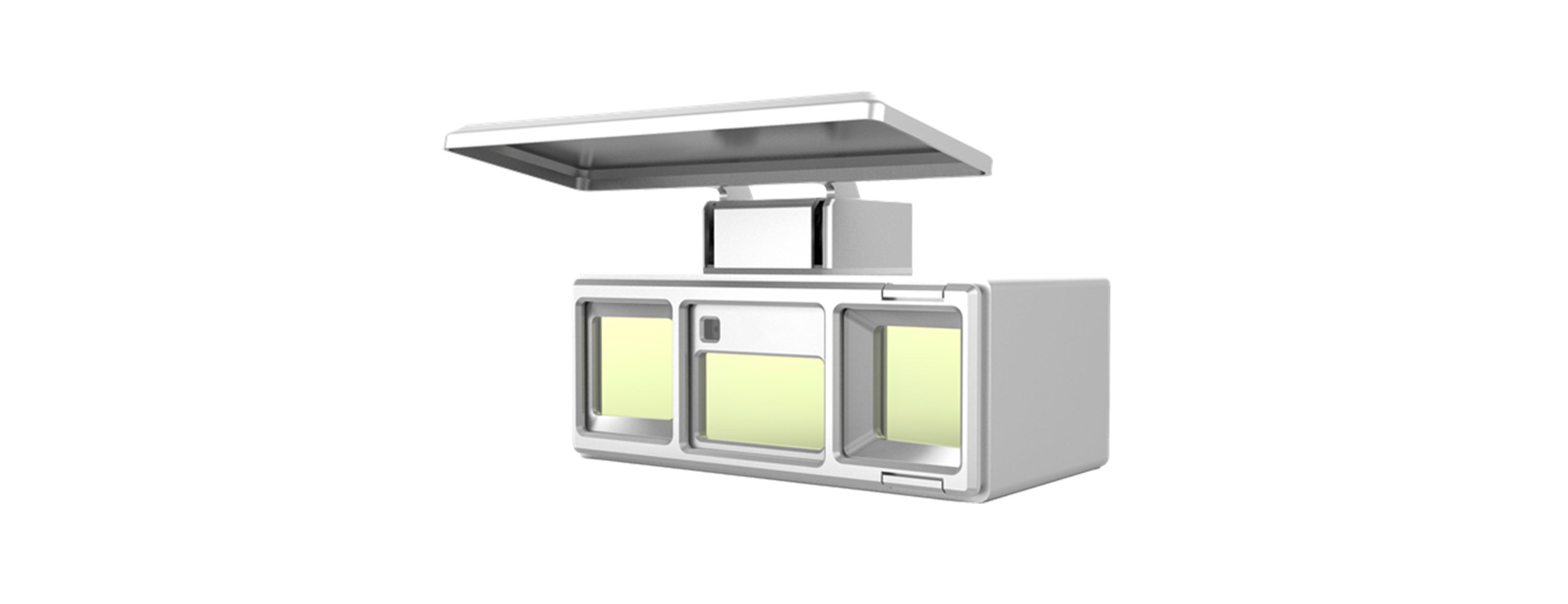

Система интеллектуально сварки FREEROBOT

Как работает машинное зрение: этапы обработки

Работу технического зрения удобно разложить на последовательность шагов:

• Захват изображения. Камера снимает объект в момент, заданный датчиком присутствия или сигналом от линии.
• Предобработка. Картинку выравнивают по яркости, убирают шум, выделяют границы — готовят к анализу.
• Выделение признаков. Алгоритм находит контуры, углы, отверстия, метки, цветовые зоны — то, что описывает объект.
• Анализ и решение. Система сравнивает признаки с эталоном: определяет положение и ориентацию детали, измеряет размеры, ищет дефекты.
• Передача результата. Готовый вердикт или координаты уходят исполнительному устройству — роботу, отбраковщику, системе управления.

Современные системы дополняют классические алгоритмы методами машинного обучения. Нейросетевые модели распознают сложные и «нечёткие» дефекты, которые трудно описать жёсткими правилами, — например, царапины, сколы или неоднородность поверхности.

Машинное зрение и управление в робототехнике

Ключевая ценность технического зрения раскрывается именно в связке с роботом. Без зрения робот работает «вслепую»: он повторяет заранее записанную траекторию и требует, чтобы деталь всегда лежала в одном и том же месте. Стоит заготовке сместиться — и операция срывается.

Машинное зрение и управление в робототехнике решают эту проблему. Схема взаимодействия проста: камера определяет фактическое положение детали, передаёт координаты в систему управления робота, а тот корректирует траекторию под реальную сцену. Это и называют vision-guided robotics — управление роботом по изображению.

Такой подход даёт три практических эффекта:

• Работа с неупорядоченными деталями. Робот берёт заготовки, лежащие произвольно, а не только строго спозиционированные в оснастке.
• Адаптивность. Одна ячейка обрабатывает разные детали без переоснастки — меняется программа зрения, а не механика.
• Контроль на лету. Робот не просто выполняет операцию, но и проверяет результат по изображению.

Машинное зрение на производстве: где применяется

Применение машинного зрения на производстве охватывает почти все этапы — от приёмки до упаковки. Основные сценарии:

• Контроль качества и дефектоскопия. Автоматическая проверка поверхности, геометрии, комплектности. Система отбраковывает изделия с отклонениями быстрее и объективнее человека.
• Позиционирование и ориентация деталей. Определение, где и как лежит заготовка, для точного захвата роботом.
• Сортировка. Разделение потока по типу, цвету, размеру.
• Считывание кодов и маркировки. Распознавание символов, штрихкодов и меток для прослеживаемости.
• Измерение и метрология. Бесконтактный замер размеров прямо в потоке.
• Наведение инструмента. Уточнение траектории сварки, резки или нанесения материала по фактической геометрии детали.

Что такое инженер машинного зрения

Раз технология усложняется, появляется и профильная специальность. Инженер машинного зрения — это специалист, который проектирует и внедряет системы технического зрения: подбирает камеры, оптику и освещение, настраивает алгоритмы распознавания, связывает зрение с роботом и системой управления линией. Он работает на стыке оптики, программирования и промышленной автоматизации, а на этапе внедрения тесно взаимодействует с инженерами-робототехниками и технологами производства.

Зрение как часть роботизированной автоматизации

Само по себе машинное зрение — это «орган восприятия». Ценность оно приносит только в составе автоматизированной системы, где есть исполнительное звено — промышленный робот и оснастка. Именно поэтому зрение обычно рассматривают не отдельно, а как компонент роботизированного технологического комплекса.

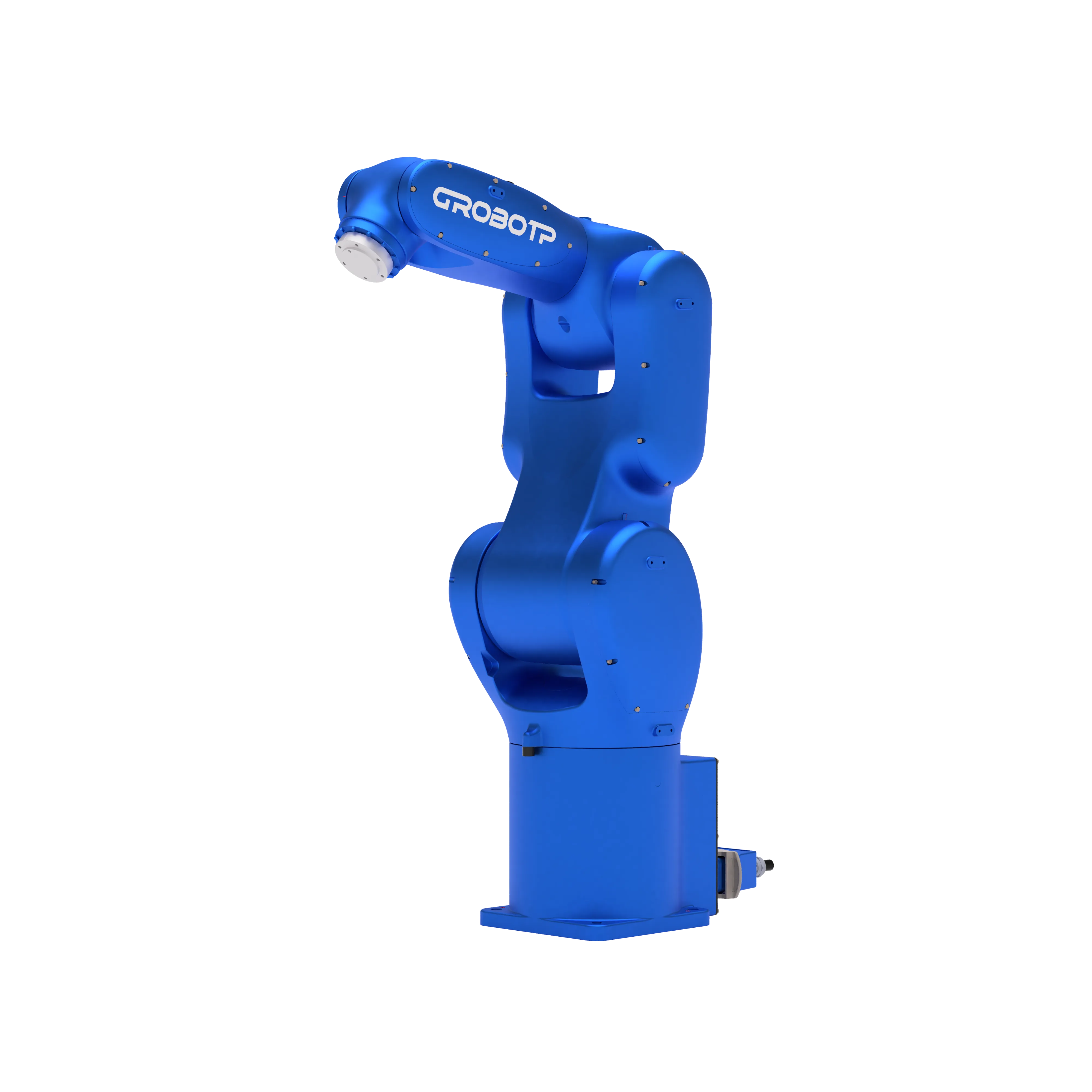

Компания GROBOTP с 2020 года занимается автоматизацией производства с помощью промышленных роботов на предприятиях России, Беларуси, Казахстана, Киргизии и Армении. Основой любой такой автоматизации служит промышленный робот-манипулятор и роботизированный комплекс «под ключ» — та платформа, вокруг которой и выстраивается адаптивная, «зрячая» ячейка. Понимание принципов технического зрения помогает грамотно поставить задачу на автоматизацию и оценить, какие операции стоит делать адаптивными.

Коротко о главном

• Машинное (техническое) зрение — технология, позволяющая машине получать изображение, анализировать его и принимать решение.
• Система зрения — это камера, оптика, освещение, вычислитель и ПО; стабильность во многом определяет правильное освещение.
• В робототехнике зрение превращает «слепого» робота в адаптивного: камера находит деталь, робот корректирует траекторию.
• На производстве зрение применяют для контроля качества, позиционирования, сортировки, считывания кодов и измерений.
• Максимальную отдачу зрение даёт в составе роботизированного комплекса; подробнее о роботизации — в статье «Роботизация и автоматизация производства».
