Роботы-манипуляторы в современной промышленности

Промышленные роботы-манипуляторы стали неотъемлемой частью современного производства, революционизируя подходы к автоматизации технологических процессов. Эти высокотехнологичные устройства обеспечивают беспрецедентную точность выполнения операций, многократно превышающую возможности человека, и способны работать круглосуточно без снижения производительности.

«Роботизация производства — ключевой фактор выживания и развития современных предприятий в условиях жесткой глобальной конкуренции», — отмечает д-р инженерных наук Сергей Иванов, профессор МГТУ им. Н.Э. Баумана.

В условиях глобальной конкуренции промышленные роботы становятся критически важным фактором успеха для предприятий различных отраслей. GROBOTP, компания основанная в 2020 году, поставляет роботизированные решения, которые минимизируют человеческий фактор в производственных процессах, гарантируя стабильное качество продукции и повторяемость операций с точностью до ±0.03-0.08 мм.

Роботы-манипуляторы GROBOTP применяются для автоматизации сварки MIG/MAG, TIG и лазерной сварки, резки, фрезеровки, покраски, паллетирования и обслуживания станков с ЧПУ на предприятиях России, Беларуси, Казахстана, Киргизии и Армении. Автоматизация увеличивает объемы производства на 40-60%, сокращает издержки и обеспечивает безопасность персонала, исключая выполнение опасных операций.

Что представляют собой промышленные роботы-манипуляторы

Промышленный манипулятор — это программируемое устройство с механической системой звеньев, соединенных подвижными суставами, которое обеспечивает точное позиционирование инструмента в пространстве. Конструкция состоит из исполнительного механизма (манипулятора) и системы управления с программным обеспечением.

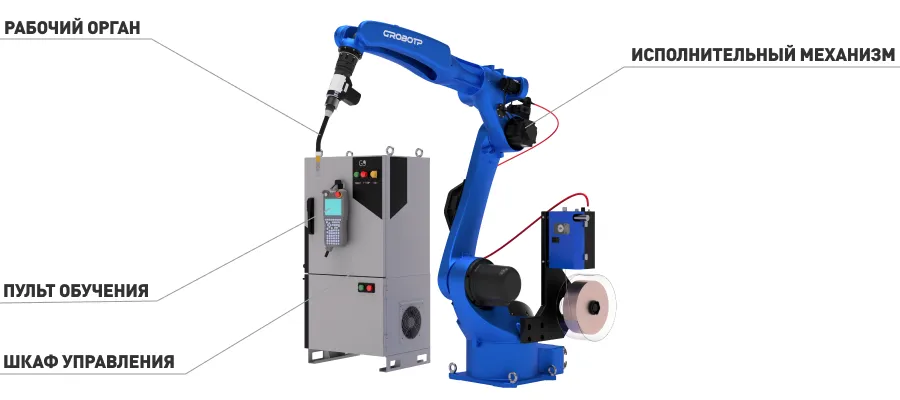

Ключевые компоненты робота-манипулятора:

• Исполнительный механизм — кинематическая цепь из 4-6 звеньев с электроприводами, обеспечивающая движение с грузоподъемностью от 7 до 360 кг и радиусом действия от 916 до 3444 мм
• Шкаф управления — промышленный контроллер на базе ARM-архитектуры (например, серии G4, G9A, G11, G15A от GROBOTP), координирующий работу всех приводов и датчиков
• Рабочий орган (концевой эффектор) — специализированный инструмент: захват, сварочная горелка, фреза, краскопульт или измерительное оборудование
• Пульт обучения — интерфейс для программирования траекторий и настройки параметров работы

Роботы GROBOTP работают как автономно, так и в составе роботизированных производственных линий, интегрируясь с системами управления предприятием через промышленные протоколы (Profinet, EtherCAT, Modbus TCP). Типичный срок окупаемости составляет от 1 года, базовое обучение операторов — 3-5 дней, углубленное программирование — максимум 2 недели

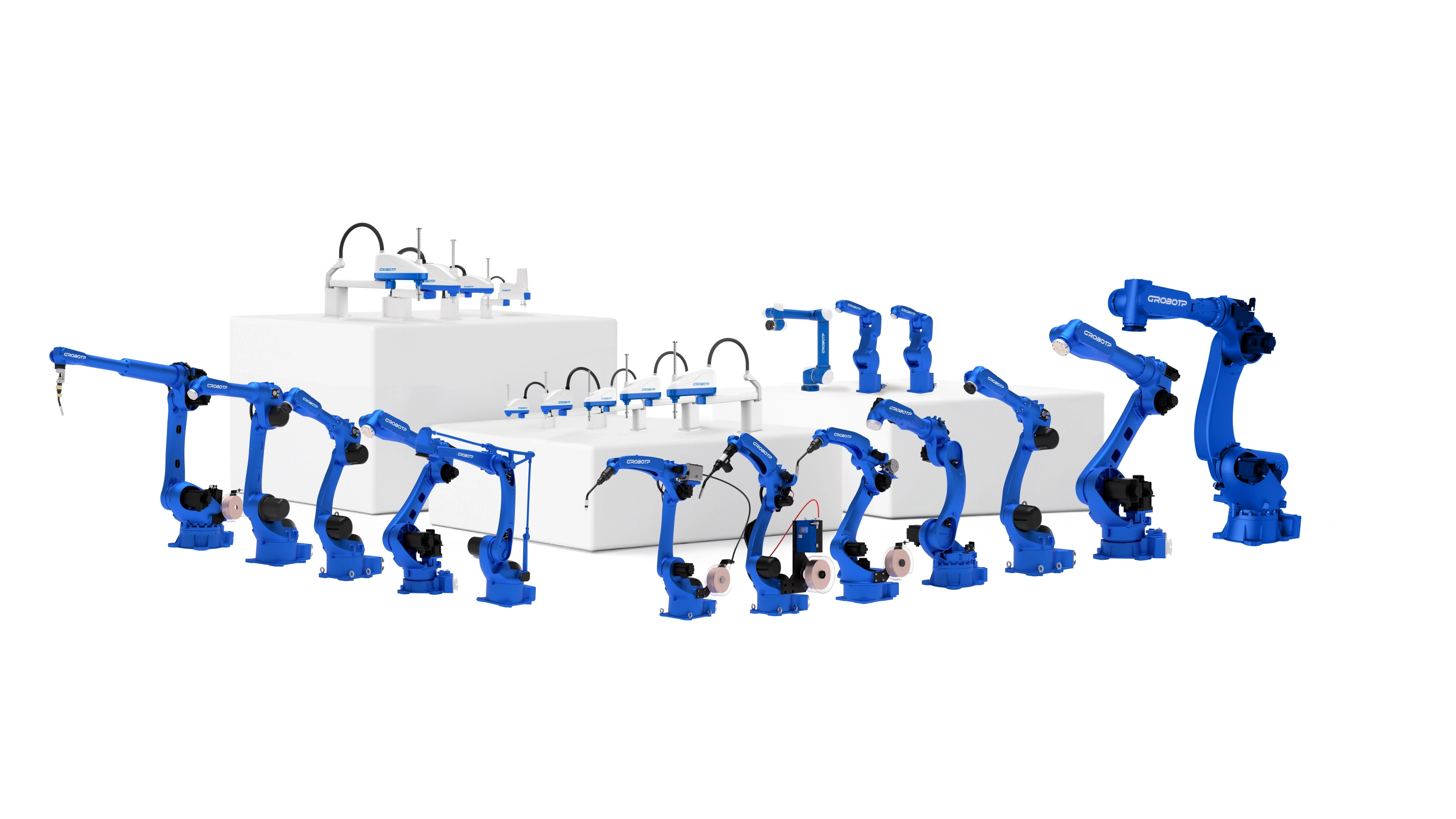

Основные виды промышленных роботов-манипуляторов: классификация по конструкции

Классификация промышленных роботов по типу конструкции является одной из наиболее важных, поскольку именно конструктивные особенности определяют функциональные возможности и области применения каждого типа манипулятора.

Шарнирно-сочлененные роботы (артикулированные) — наиболее распространенный тип промышленных роботов манипуляторов. Их конструкция максимально приближена к строению человеческой руки и включает несколько вращательных суставов (обычно 4-6 осей). Такие роботы манипуляторы обладают максимальной гибкостью и маневренностью, способны работать в труднодоступных местах и обеспечивают широкий диапазон движений. Компания GROBOTP является ведущими производителями этого типа манипуляторов, которые широко применяются для сварки, покраски и сборочных операций.

SCARA-роботы (Selective Compliance Assembly Robot Arm) представляют собой специализированный тип манипуляторов с избирательной податливостью. Они обладают высокой жесткостью по вертикальной оси и гибкостью в горизонтальной плоскости, что делает их идеальными для высокоскоростных сборочных операций в электронике. Роботы манипуляторы этого типа способны выполнять до 200 операций в минуту с точностью до 0,01 мм.

Виды роботов-манипуляторов по назначению и сферам применения. Какие бывают промышленные роботы

Сравнительная таблица типов промышленных роботов-манипуляторов

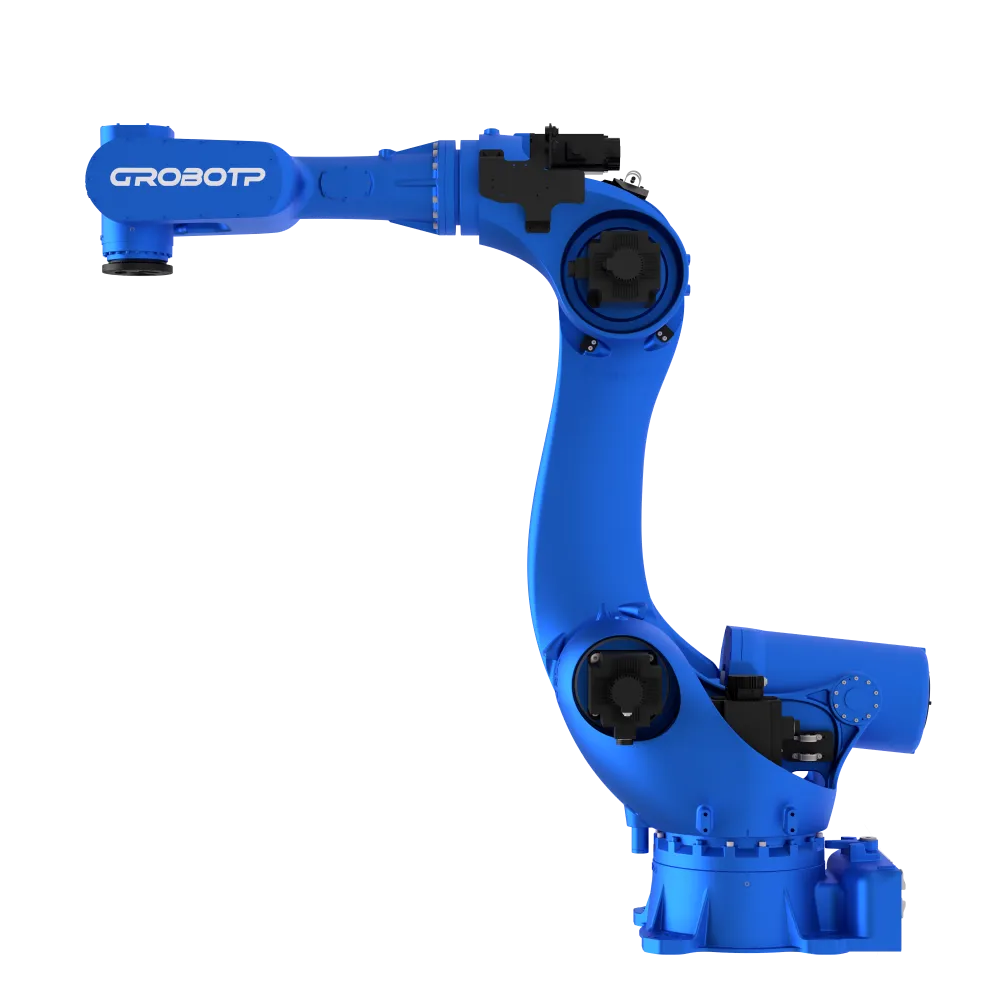

Универсальные манипуляторы

Универсальные промышленные роботы-манипуляторы представляют собой наиболее гибкий класс оборудования, способный решать широкий спектр производственных задач.

Роботы серии RA от GROBOTP выполнены по вертикальной шарнирно-сочленённой кинематической схеме с 6 степенями свободы, обеспечивая полную свободу позиционирования инструмента в рабочем пространстве.

Ключевые характеристики универсальных манипуляторов:

• Грузоподъемность: от 12 до 150 кг в зависимости от модели
• Точность позиционирования: ±0.05-0.08 мм
• Скорость перемещения: до 885°/с по оси запястья
• Радиус действия: от 1836 до 3107 мм

Такие роботы эффективно применяются для операций перемещения деталей, загрузки и выгрузки оборудования, сборочных операций, обслуживания станков и вспомогательной обработки. Модель RA22-80 с грузоподъемностью 80 кг и радиусом действия 2200 мм идеально подходит для работы на производственных линиях средней интенсивности, обеспечивая стабильную динамику при сохранении высокой повторяемости позиционирования.

Для задач, требующих большего вылета, модель RA32-150 с радиусом действия 3107 мм и грузоподъемностью 150 кг позволяет обслуживать протяженные рабочие зоны без применения внешних осей. Конструкция оптимизирована для работы с тяжелыми захватами и инструментами, обеспечивая крутящие моменты до 830 Н·м на осях запястья.

Области применения:

• Автомобильная промышленность (сборка узлов и агрегатов)
• Металлообработка (загрузка/выгрузка станков с ЧПУ)
• Производство бытовой техники
• Упаковочные линии

Преимущества внедрения: Типичный срок окупаемости универсальных манипуляторов GROBOTP составляет от 1 года благодаря высокой производительности и надежности. Базовое обучение операторов занимает 3-5 дней, а углубленное программирование требует максимум 2 недели обучения.

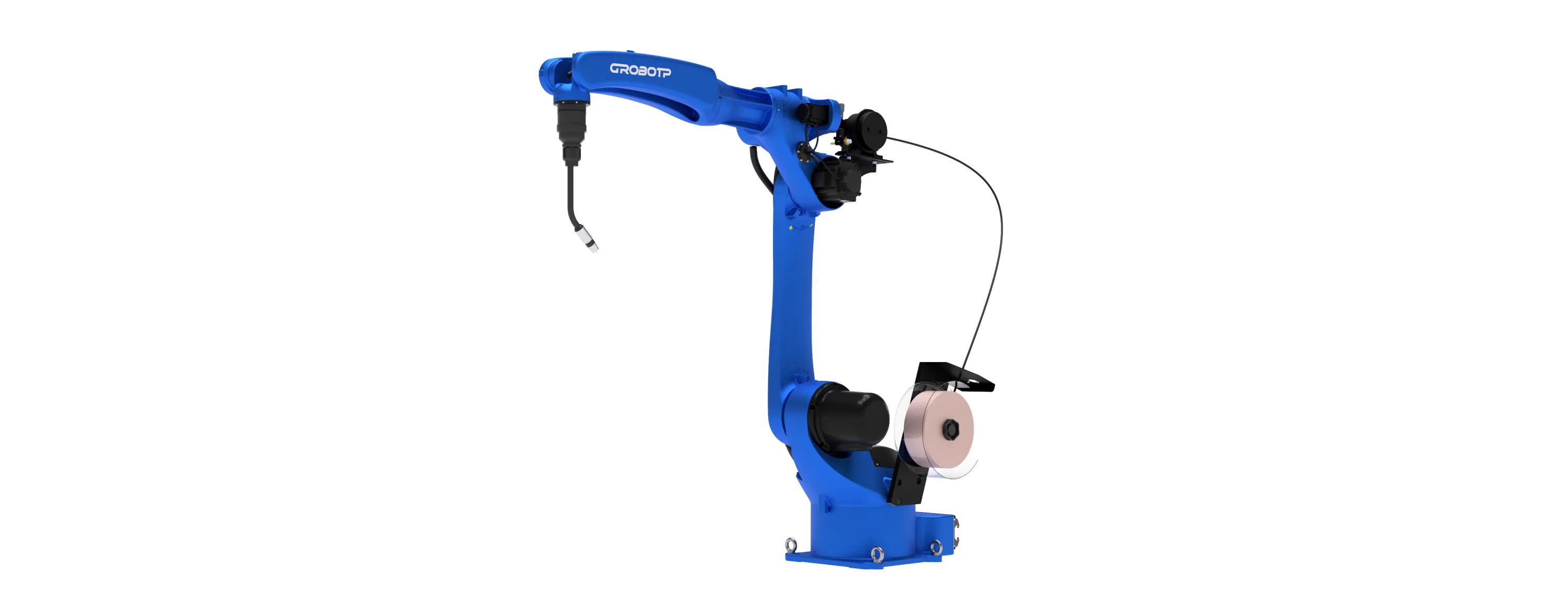

Сварочные роботы

Сварочные роботы-манипуляторы составляют критически важный сегмент автоматизации производства, обеспечивая идеальное качество сварных соединений при минимизации человеческого фактора. GROBOTP специализируется на автоматизации сварки MIG/MAG, TIG и лазерной сварки, предлагая интегрированные решения серии RH.

Интегрированные сварочные комплексы серии RH:

Роботы серии RH представляют собой полностью интегрированные системы, включающие шестиосевой манипулятор, шкаф управления, сварочный источник и пульт обучения, объединенные в единую систему. Такая архитектура обеспечивает:

• Точную синхронизацию траектории движения с параметрами сварочного процесса
• Повторяемость сварных швов с точностью ±0.08 мм
• Стабильность параметров при длительной работе
• Быстрое программирование через пульт обучения

Модель RH14-10 с грузоподъемностью 10 кг и досягаемостью 1440 мм оптимизирована для дуговой сварки деталей средних размеров. Робот обеспечивает скорость перемещения до 520°/с по оси запястья, что позволяет минимизировать вспомогательное время между сварными точками.

Технические преимущества сварочных роботов GROBOTP:

• Контроль качества шва в реальном времени — встроенная система мониторинга тока и напряжения позволяет отслеживать стабильность процесса
• Адаптация к зазорам — сенсорная система компенсирует небольшие отклонения в положении деталей
• Многовариантное программирование — возможность сохранения до 100 программ для различных типов швов
• Защита от брызг — степень защиты IP67 для запястья и IP54 для остальных узлов

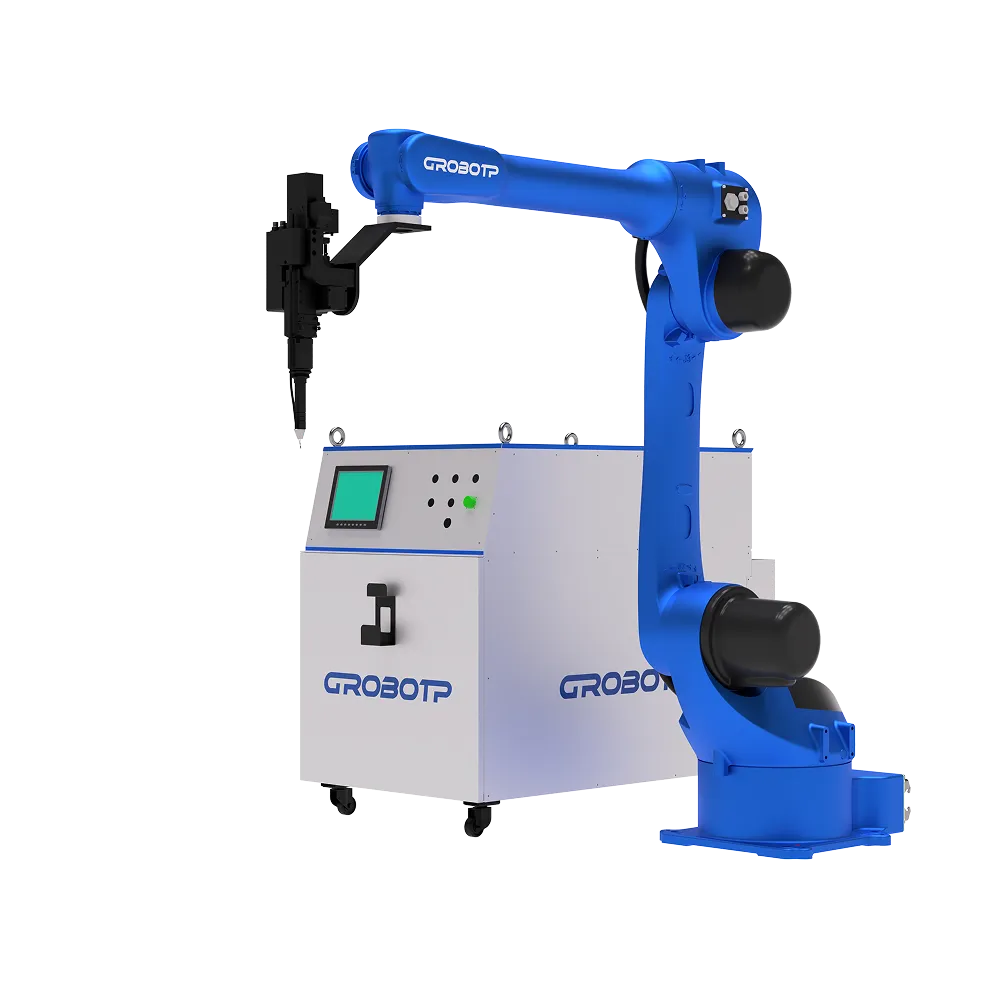

Роботы для лазерной сварки и резки

Лазерные технологии в сочетании с роботизированными манипуляторами открывают новые возможности для высокоточной обработки материалов. GROBOTP интегрирует лазерные системы с промышленными роботами для реализации сварки и резки с микронной точностью.

Особенности лазерных роботизированных комплексов:

Для лазерной обработки применяются роботы с высокой точностью позиционирования (±0.05-0.08 мм) и стабильной кинематикой. Модель RA20-12-J с увеличенным радиусом действия 2015 мм идеально подходит для лазерной сварки и резки крупногабаритных листовых материалов и трубных заготовок.

Преимущества лазерной обработки с роботами GROBOTP:

• Бесконтактная обработка — отсутствие механического воздействия на материал исключает деформации
• Узкая зона термического влияния — минимальное коробление деталей
• Высокая скорость — до 20 м/мин при резке стали толщиной 1-2 мм
• Сложные контуры — возможность резки 3D-профилей с наклоном луча
• Широкий диапазон материалов — сталь, нержавейка, алюминий, медь, титан

Технологические процессы:

• Лазерная сварка — соединение тонкостенных деталей (0,5-3 мм) с минимальной деформацией, идеально для автомобильных кузовов, корпусов электроники
• Лазерная резка — раскрой листового металла толщиной до 25 мм, резка труб диаметром до 300 мм
• Лазерная наплавка — восстановление изношенных поверхностей, нанесение износостойких покрытий

Роботизированные системы позволяют обрабатывать детали сложной геометрии, недоступные для традиционных координатных столов. Шестиосевая кинематика обеспечивает подход лазерной головки под любым углом, что критично для сварки труб и профилей.

Отраслевое применение:

• Автомобилестроение (сварка крыш, дверей, усилителей)
• Авиастроение (резка титановых обшивок)
• Производство бытовой техники (сварка барабанов стиральных машин)
• Изготовление металлической мебели и декора

Инвестиции и окупаемость: Лазерные роботизированные комплексы окупаются от 1 года благодаря высокой скорости обработки и экономии материалов (отсутствие припусков на механическую обработку). Базовое обучение операторов занимает 5 дней, углубленное программирование — до 2 недель.

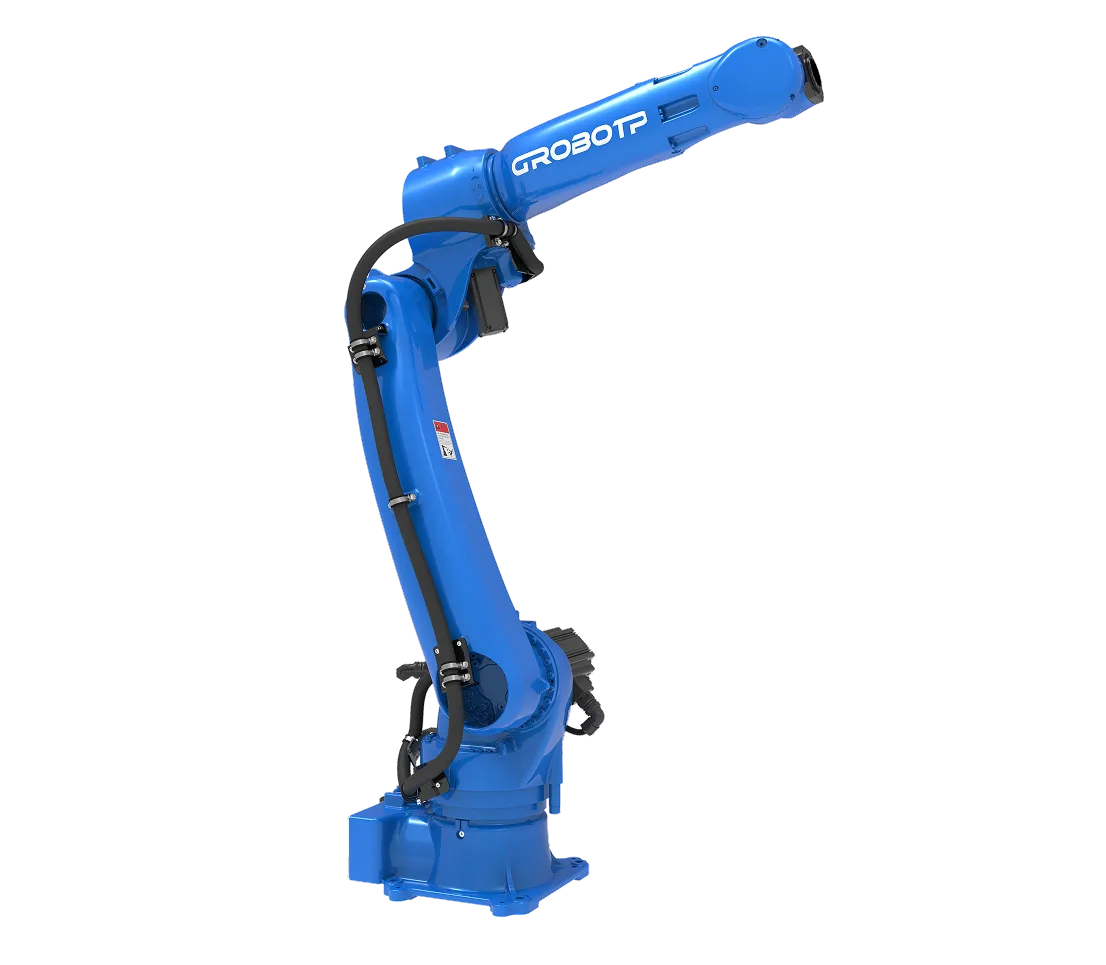

Роботы для фрезеровки, полировки, шлифовки и покраски

Механическая обработка поверхностей и нанесение покрытий требуют от роботов-манипуляторов не только точности, но и способности работать с переменными нагрузками и в сложных условиях. GROBOTP предлагает специализированные решения для финишной обработки и покрытий.

Фрезеровка и механическая обработка

Роботизированная фрезеровка применяется для обработки крупногабаритных деталей сложной формы: автомобильных бамперов, фюзеляжей самолетов, корпусов судов, пресс-форм. Роботы с жесткой конструкцией, такие как RH18-35-HP (грузоподъемность 35 кг, досягаемость 1842 мм), способны уверенно работать со шпинделями мощностью до 10 кВт.

Ключевые характеристики фрезерных роботов:

• Высокая жесткость кинематической цепи для компенсации сил резания
• Допустимый крутящий момент на осях до 110 Н·м
• Повторяемость ±0.03 мм
• Возможность работы с тяжелым инструментом (шпиндели до 35 кг)

Применение:

• Обработка композитных материалов в авиастроении
• Зачистка сварных швов на крупногабаритных конструкциях
• Фрезерование штампов и пресс-форм
• Обрезка литников на пластиковых деталях

Полировка и шлифовка

Для полировочных операций используются роботы средней грузоподъемности с адаптивным управлением силы прижима. Модель RH18-35-HP оснащается датчиками силы, позволяющими поддерживать постоянное усилие контакта инструмента с поверхностью независимо от её геометрии.

Технические особенности покрасочных роботов:

• Взрывозащищенное исполнение (категория 2 по ГОСТ Р МЭК 60079-10-1)
• Специальное покрытие корпуса, стойкое к растворителям
• Внутренняя прокладка пневмолиний для распылителя
• Программируемая траектория для равномерного покрытия сложных форм

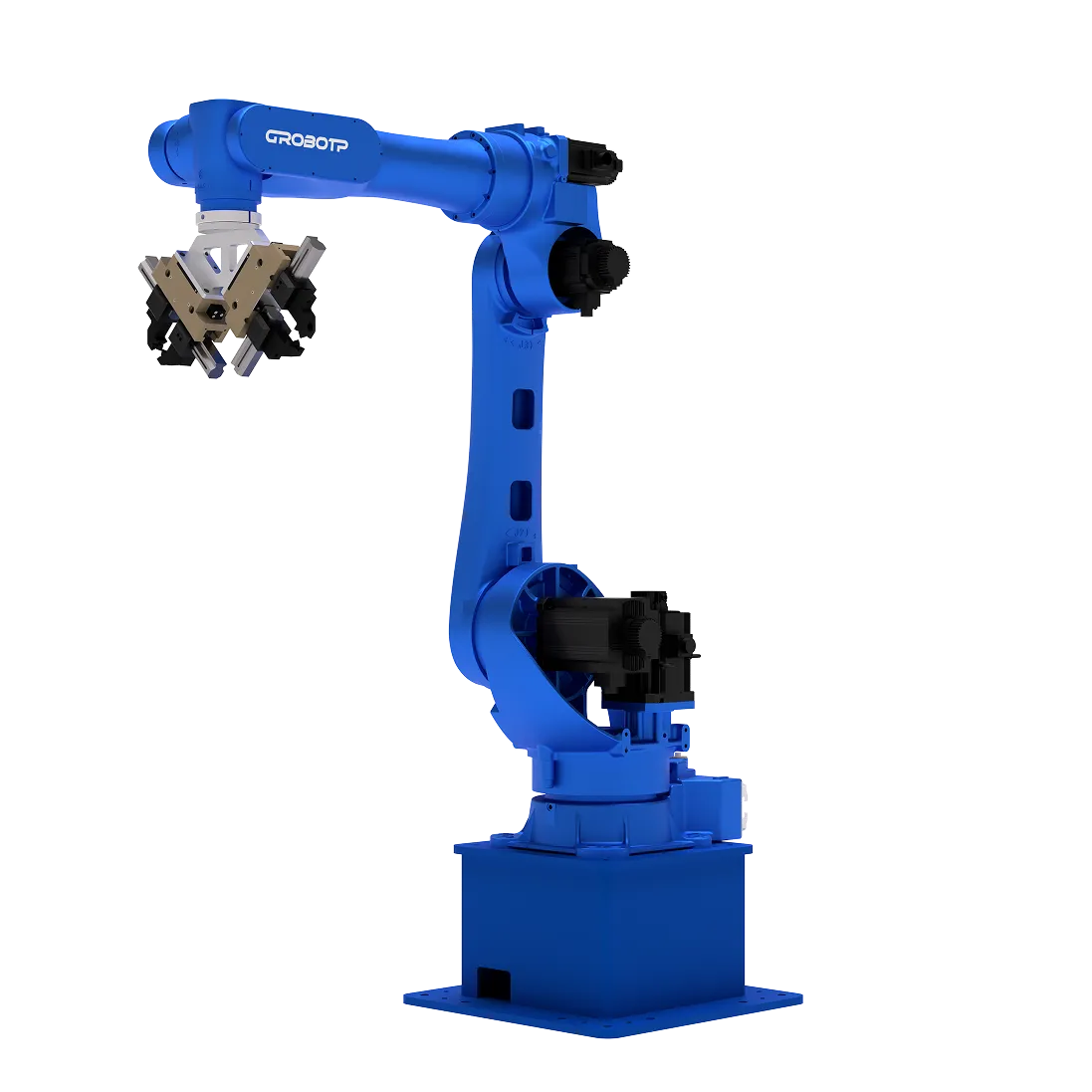

Роботы для обслуживания станков с ЧПУ

Автоматизация загрузки и выгрузки станков с числовым программным управлением — одно из наиболее эффективных направлений роботизации, позволяющее станкам работать в безлюдном режиме 24/7. GROBOTP поставляет специализированные решения для обслуживания токарных, фрезерных, шлифовальных и многоцелевых обрабатывающих центров.

Роботы для станочных комплексов:

Для обслуживания станков применяются манипуляторы с грузоподъемностью от 10 до 80 кг и досягаемостью, соответствующей рабочей зоне станка. Модель RA21-50-SR (50 кг, 2130 мм) оптимально подходит для работы с токарными и фрезерными станками среднего размера.

Функциональные возможности:

• Загрузка заготовок из накопителя — робот захватывает заготовку из ячеечного магазина или поддона
• Ориентация и установка — точное позиционирование детали в патроне станка с усилием зажима
• Выгрузка обработанной детали — извлечение детали после завершения цикла обработки
• Измерение — контроль размеров детали встроенными датчиками или вынос на измерительную станцию

Преимущества роботизированного обслуживания станков:

• Повышение коэффициента использования оборудования — станок работает в безлюдном режиме в ночные смены и выходные, загрузка увеличивается с 60-70% до 90-95%
• Сокращение времени вспомогательных операций — робот загружает деталь за 5-8 секунд против 15-20 секунд у оператора
• Стабильное качество установки — повторяемость позиционирования ±0.05 мм гарантирует точность базирования
• Гибкость — быстрая переналадка на новую деталь (10-15 минут) без переоснащения

Типовые схемы компоновки:

• Один робот — один станок — базовая схема для единичного и мелкосерийного производства
• Один робот — два станка — робот поочередно обслуживает два станка, расположенных напротив друг друга
• Робот на рельсовой направляющей — обслуживание линии из 3-5 станков, робот перемещается вдоль ряда оборудования
• Роботизированная ячейка с накопителем — робот работает с автоматическим складом заготовок и деталей

Интеграция с системами управления:

GROBOTP обеспечивает полную интеграцию робота с системой ЧПУ станка через промышленные протоколы (Profinet, EtherCAT, Modbus TCP). Это позволяет:

• Автоматически запускать программу обработки после установки заготовки
• Передавать роботу сигнал о завершении цикла для выгрузки детали
• Синхронизировать работу нескольких станков с одним роботом
• Вести статистику производства в едином интерфейсе

Роботы для паллетирования

Паллетирование — процесс укладки готовой продукции на поддоны для транспортировки и хранения — является одной из наиболее трудоемких операций на производстве и в логистике. GROBOTP предлагает специализированные роботы-паллетайзеры, оптимизированные для высокоскоростной укладки грузов различной массы и габаритов.

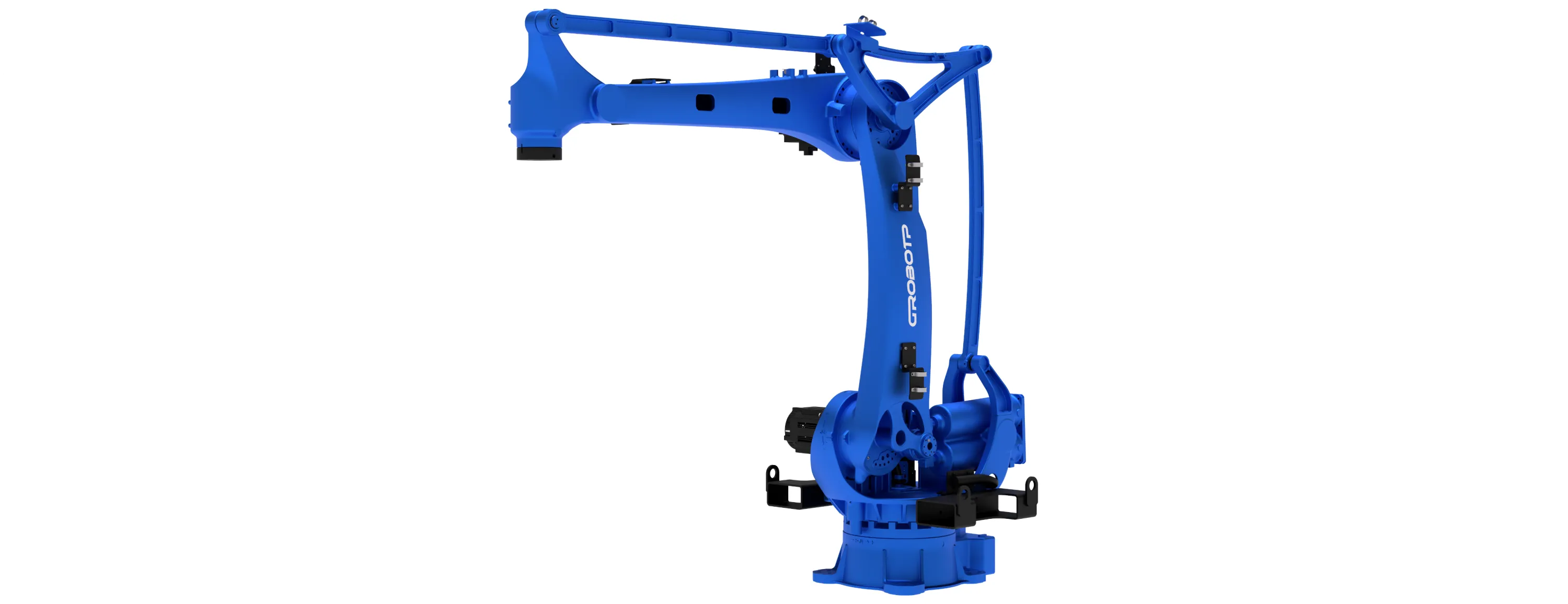

Роботы-паллетайзеры серии RP:

Модель RP представляет собой промышленный робот, специально разработанный для операций паллетирования. Четырехосевая кинематика (вместо стандартной шестиосевой) исключает избыточную степень свободы, что упрощает программирование и повышает скорость выполнения типовых операций укладки.

Технические характеристики паллетайзеров:

• Грузоподъемность: до 180 кг (достаточно для большинства упакованных товаров)
• Радиус действия: до 3130 мм (позволяет обслуживать стандартные паллеты 1200×800 и 1200×1000 мм)
• Точность позиционирования: ±0.08 мм (гарантирует стабильность укладки)

Преимущества четырехосевой кинематики:

• Предсказуемость траектории — отсутствие сингулярностей (мертвых зон) в рабочем пространстве
• Стабильная скорость — исключены резкие ускорения при переориентации захвата
• Упрощенное программирование — интуитивное задание позиций укладки через пульт обучения
• Высокая жесткость — сокращение числа суставов повышает механическую прочность конструкции
• Энергоэффективность — меньше приводов означает сниженное энергопотребление

Типы захватных устройств для паллетирования:

• Вакуумные захваты — для картонных коробок,  упаковок с гладкой поверхностью
• Механические клещевые (вилочные) захваты — для мешков, штучных грузов, брикетов, утеплителей
• Слоевые захваты — одновременный захват целого ряда упаковок (до 6-8 штук) для ускорения процесса

Программное обеспечение GROBOTP поддерживает различные схемы паллетирования:

• Столбчатая укладка — упаковки размещаются друг над другом в одной ориентации (простейший вариант для однородных грузов)
• Кирпичная кладка — чередование ориентации слоев на 90° для повышения устойчивости паллеты
• Смешанная укладка — размещение на одной паллете упаковок разных размеров с оптимизацией заполнения

Система автоматически рассчитывает высоту слоев с учетом деформации нижних упаковок под весом верхних, что предотвращает завалы паллеты.

Интеграция с конвейерными системами:

Роботы-паллетайзеры работают в составе автоматизированных линий:

• Датчик на конвейере фиксирует прибытие упаковки
• Система технического зрения распознает ориентацию и размер упаковки
• Робот захватывает груз и укладывает на паллету согласно заданной схеме
• После заполнения паллеты система вызывает погрузчик или конвейер для её замены

Области применения:

• Пищевая промышленность — укладка коробок с соками, молоком, консервами
• Химическая промышленность — паллетирование мешков с удобрениями, сыпучими материалами
• Фармацевтика — укладка упаковок с лекарствами
• Логистические центры — комплектация заказов на паллетах для отправки
• Производство стройматериалов — укладка мешков с цементом, клеем, шпатлевкой

Экономическая эффективность:

Роботизированное паллетирование с GROBOTP окупается от 1 года за счет:

• Повышения производительности на 50-70% (один робот заменяет 2-3 рабочих)
• Снижения травматизма (подъем тяжестей — основная причина производственных травм на складах)
• Точной укладки, снижающей повреждение грузов при транспортировке
• Круглосуточной работы без перерывов

Обучение оператора работе с паллетайзером занимает 3-5 дней, программирование новых схем укладки — до 2 недель максимум.

Классификация роботов-манипуляторов по способу управления и уровню автоматизации

Классификация промышленных роботов по способу управления отражает эволюцию технологий автоматизации от простых программируемых устройств до интеллектуальных систем с элементами искусственного интеллекта.

Программируемые роботы работают по заранее заданному алгоритму, записанному в память контроллера. Управление роботом манипулятором этого типа осуществляется через программирование последовательности движений и действий. Такие системы роботов манипуляторов эффективны для повторяющихся операций в стабильных условиях производства. Они составляют основу автоматизированных линий в массовом производстве.

Адаптивные роботы оснащены датчиками и сенсорными системами, позволяющими корректировать действия в зависимости от изменений внешних условий. Система роботов манипуляторов с адаптивным управлением может компенсировать небольшие отклонения в положении деталей, изменения температуры или вибрации. Это значительно повышает надежность производственного процесса и расширяет область применения манипуляторов.

Интеллектуальные роботы представляют новое поколение промышленных манипуляторов, использующих технологии машинного обучения и искусственного интеллекта. Управление роботом манипуляторами данного класса включает системы технического зрения, распознавания образов и принятия решений. Такие роботы способны самостоятельно адаптироваться к новым задачам, оптимизировать траектории движения и даже предсказывать потенциальные сбои в работе оборудования.

Коллаборативные роботы (коботы) разработаны специально для безопасного взаимодействия с человеком в общем рабочем пространстве. В отличие от традиционных промышленных роботов, требующих ограждения, коботы оснащены датчиками силы и столкновения, автоматически останавливающими движение при контакте с человеком. Эти виды промышленных манипуляторов особенно востребованы на малых и средних предприятиях, где требуется гибкость производства и частая переналадка.

Другие классификации промышленных роботов-манипуляторов

Помимо основных классификаций, виды промышленных роботов манипуляторов различаются по ряду дополнительных технических параметров, критически важных при выборе оборудования для конкретных производственных задач.

По маневренности роботы делятся на стационарные и мобильные. Стационарные манипуляторы жестко закрепляются на фундаменте или производственном оборудовании и работают в фиксированной зоне. Мобильные роботы-манипуляторы устанавливаются на подвижные платформы (колесные, гусеничные, рельсовые) и могут перемещаться по производственной площади, обслуживая несколько рабочих зон.

По количеству осей (степеням свободы) промышленные манипуляторы варьируются от простых 2-осевых до сложных 6-осевых и более. Четырехосевые роботы (4-DOF) применяются для простых операций захвата и перемещения. Шестиосевые манипуляторы (6-DOF) обеспечивают полную свободу ориентации рабочего органа в пространстве, что необходимо для сложных операций сварки, обработки и сборки. Некоторые специализированные роботы имеют 7 и более осей для работы в условиях ограниченного пространства или обхода препятствий.

По грузоподъемности различают:

• Легкие роботы (до 10 кг) — для работы с мелкими деталями в электронике, фармацевтике, лабораторной автоматизации
• Роботы средней грузоподъемности (10-100 кг) — универсальные манипуляторы для сборки, обработки и упаковки
• Тяжелые роботы (100-500 кг) — для автомобильной промышленности, перемещения крупных узлов
• Сверхтяжелые роботы (свыше 500 кг) — для металлургии, литейного производства, работы с крупногабаритными заготовками до 2000 кг

По точности позиционирования роботы-манипуляторы классифицируются от стандартной точности (±0,5 мм) до прецизионных систем (±0,02 мм и выше), применяемых в микроэлектронике и медицинском оборудовании.

Производство манипуляторов учитывает все эти параметры, предлагая специализированные решения для различных отраслей промышленности.

Устройство промышленного робота-манипулятора: ключевые компоненты

Устройство промышленного робота манипулятора представляет собой сложную мехатронную систему, объединяющую механические, электрические и программные компоненты в единый функциональный комплекс.

Устройство управления является «мозгом» робота и включает:

• Промышленный компьютер (шкаф управления) — вычислительное ядро системы, обрабатывающее данные от датчиков и генерирующее команды приводам
• Программное обеспечение — специализированные алгоритмы управления движением, включающие расчет кинематики, динамики и траекторий
• Интерфейсы связи — для интеграции с системами управления производством и другим оборудованием
• Пульт оператора — для программирования, мониторинга и управления работой манипулятора

Механическая система манипулятора по аналогии с человеческой рукой состоит из:

• Корпус (основание) — несущая конструкция, обеспечивающая жесткость и точность позиционирования всей системы
• Плечо — первое звено кинематической цепи, определяющее радиус действия робота
• Локоть — сочленение, обеспечивающее вертикальную и радиальную подвижность
• Предплечье — промежуточное звено для увеличения маневренности
• Запястье — многоосевой узел для ориентации рабочего органа
• Кисть (фланец) — крепление для рабочего инструмента

Исполнительный механизм включает систему приводов:

Электрические приводы (сервомоторы) — наиболее распространенный тип, обеспечивающий высокую точность и простоту управления

Рабочий орган (концевой эффектор) специализируется под конкретную задачу:

• Захватные устройства — механические, вакуумные, магнитные захваты для манипулирования деталями
• Технологический инструмент — сварочные горелки, краскопульты, шлифовальные головки, фрезы
• Измерительное оборудование — датчики, сканеры, камеры для контроля качества

Сенсорная система обеспечивает обратную связь:

• Датчики силы и момента для контроля усилий при сборке
• Системы технического зрения для распознавания объектов
• Датчики столкновения для обеспечения безопасности

Устройство робота манипулятора разрабатывается с учетом требований технического регламента о безопасности машин и оборудования (постановление Правительства РФ №753), что гарантирует надежность и безопасность эксплуатации.

Преимущества внедрения роботизированных манипуляторов в производство

Использование промышленных роботов приносит предприятиям множественные преимущества, обеспечивая стратегическое конкурентное преимущество на рынке.

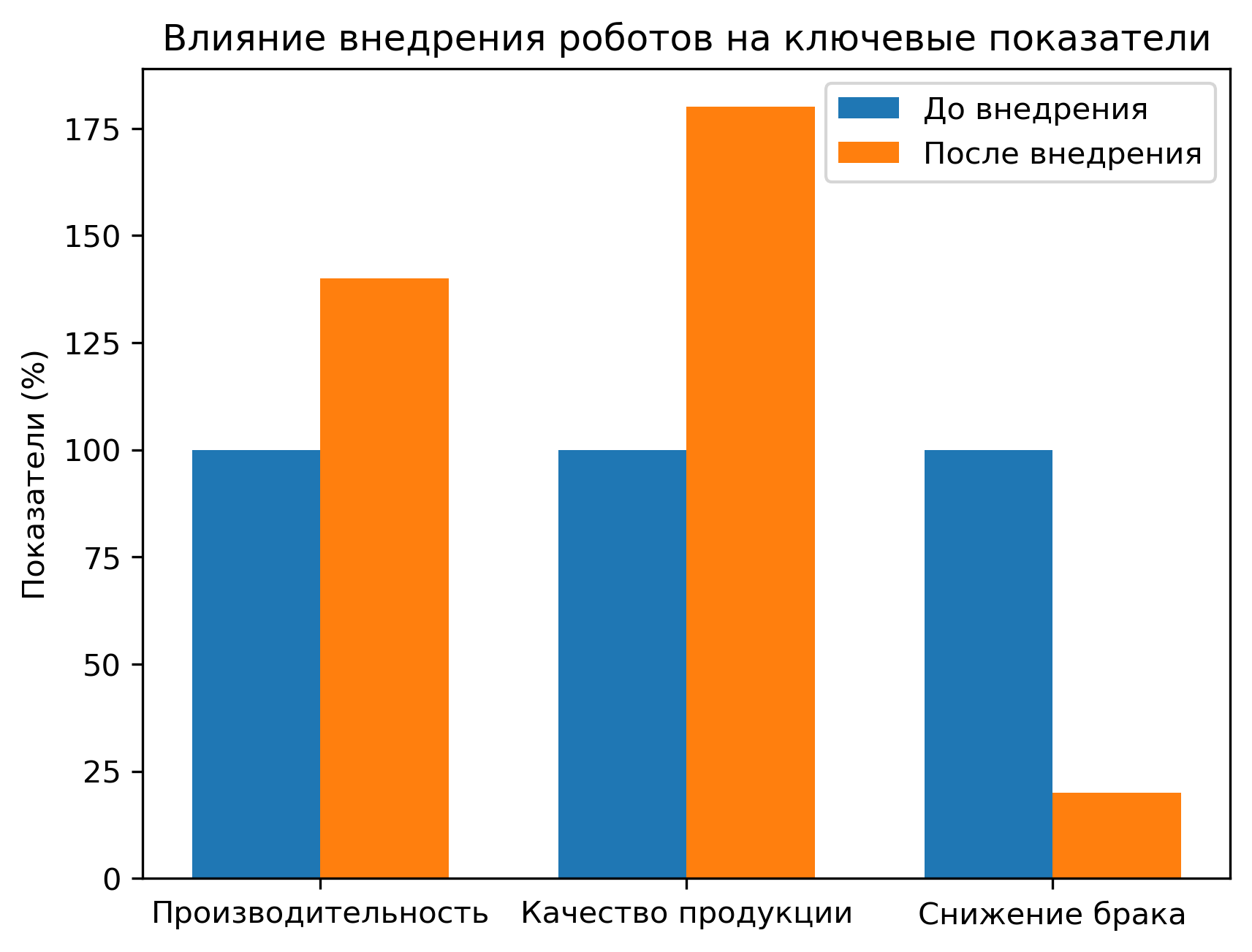

Повышение производительности — роботы манипуляторы на производстве работают непрерывно 24/7 без перерывов, выходных и снижения темпа. Производительность увеличивается на 40-60% по сравнению с ручным трудом, а время цикла сокращается благодаря оптимизированным траекториям движения.

Повышение качества продукции — промышленные роботы манипуляторы обеспечивают идентичную повторяемость операций с точностью до сотых долей миллиметра. Это исключает брак, связанный с человеческим фактором, и гарантирует стабильное качество каждой единицы продукции. Уровень дефектов снижается на 80-90%.

Снижение производственных расходов — несмотря на значительные первоначальные инвестиции, роботизация окупается за 1 год благодаря экономии на фонде оплаты труда, снижению брака, оптимизации расхода материалов и энергоресурсов. Производство промышленных манипуляторов становится все доступнее, что ускоряет окупаемость.

Безопасность сотрудников — роботы манипуляторы выполняют опасные операции (сварка, работа с токсичными веществами, перемещение тяжелых грузов), полностью исключая риск травматизма персонала. Сотрудники переводятся на более квалифицированные позиции по обслуживанию и программированию роботов.

Гибкость производства — современные промышленные роботы легко перепрограммируются для выполнения новых задач. Переналадка занимает минуты вместо часов, что критично для производства с частой сменой номенклатуры. Коллаборативные роботы особенно эффективны в условиях мелкосерийного производства.

Оптимизация производственных площадей — роботизированные манипуляторы работают в компактных ячейках, требуя меньше пространства, чем традиционное оборудование с ручным обслуживанием.

Точный контроль и аналитика — система роботов манипуляторов собирает детальную статистику по каждой операции, позволяя оптимизировать процессы и планировать профилактическое обслуживание.

Назначение промышленных роботов расширяется с каждым годом, охватывая все новые отрасли и процессы, что делает их инвестицию в будущее конкурентоспособность предприятия.

Часто задаваемые вопросы (FAQ) о промышленных роботах-манипуляторах

Сколько стоят промышленные роботы-манипуляторы?

Стоимость промышленных роботов варьируется от 1,5-2 млн рублей за легкие коллаборативные модели до 15-20 млн рублей за полноценные роботизированные линии. Цена зависит от грузоподъемности, точности, количества осей, производителя и дополнительного оборудования. Для малого бизнеса доступны решения в лизинг или рассрочку с ежемесячными платежами от 200 тыс. рублей.

Какие производители промышленных роботов работают в России?

На российском рынке представлены мировые лидеры: GROBOTP, Kuka, YASKAWA, Fanuc.

По итогам 2024 года, по объёму выручки, компания CRP занимает первое место среди всех китайских производителей сварочных роботов. В 2024 году доля CRP на этом рынке составляла 27%.

Как выбрать робота для сборочных операций на малом предприятии?

Для малого бизнеса оптимальны коллаборативные роботы грузоподъемностью 3-10 кг с 4-6 осями. Ключевые критерии: требуемая точность (±0,05 мм), размер рабочей зоны, скорость цикла, простота программирования. Рекомендуется начать с одного робота для тестирования процесса, рассчитать ROI и при положительных результатах масштабировать решение.

Какие проблемы возникают при внедрении роботов на производстве?

Основные вызовы: высокие первоначальные инвестиции (3-10 млн рублей с установкой), необходимость переобучения персонала (2-4 недели), сложность интеграции со старым оборудованием, сопротивление изменениям со стороны работников. Решение — поэтапное внедрение, пилотные проекты, обучение команды и привлечение опытных интеграторов для минимизации рисков.

Как происходит программирование промышленных роботов?

Программирование осуществляется тремя методами: через teach pendant (обучение ведением робота по траектории), офлайн-программирование в специализированном ПО. Современные коботы поддерживают функцию drag teach, которая позволяет оператору перемещать робота вручную без специальных навыков, что сокращает время обучения операторов до нескольких дней.

Сколько времени занимает обучение персонала работе с роботами?

Базовое обучение операторов роботов занимает 3-5 дней. Углубленное программирование требует максимум 2 недели. Производители предлагают сертифицированные курсы, а многие интеграторы включают обучение в стоимость внедрения. Для технического обслуживания требуется дополнительная специализация.

Могут ли роботы работать в экстремальных условиях?

Да, существуют специализированные роботы для экстремальных условий: взрывозащищенные для нефтегазовой отрасли, термостойкие для литейного производства (до 1500°C), пыле- и влагозащищенные (IP67) для пищевой промышленности, стерильные для фармацевтики. Стоимость таких систем на 30-50% выше стандартных из-за специальных материалов и защитных покрытий.

Каковы сроки окупаемости инвестиций в роботизацию?

Типичный срок окупаемости составляет от 1 года в зависимости от отрасли и интенсивности использования. Расчет ROI учитывает экономию на ФОТ, снижение брака, рост производительности и экономию материалов.

В чём разница между сервисным и промышленным роботом-манипулятором, и можно ли использовать бытового робота на заводе?

Промышленные манипуляторы рассчитаны на высокую нагрузку, цикличность (до 300–500 операций в час без остановки) и агрессивные среды (масло, стружка, вибрация). Их ресурс — десятки тысяч часов. Сервисные (бытовые) роботы не имеют необходимой жёсткости конструкции, точности позиционирования и защищённости корпуса (IP54–IP67). Использование «домашнего» робота в цеху приведёт к его поломке в течение первых смен из-за перегрева приводов и загрязнения сенсоров.

2. Как влияет тип привода (электрический, гидравлический, пневматический) на скорость и точность манипулятора?

Электрический (сервопривод): максимальная точность (±0,01 мм), высокая скорость, энергоэффективность. Идеален для сборки электроники и фрезеровки.

Гидравлический: огромное усилие (до нескольких тонн), но низкая скорость и точность из-за сжимаемости масла. Используется для ковки, штамповки, погрузки слитков (там, где точность не главное).

Пневматический: очень быстрый, но дискретный (два положения — «вперед/назад») и малоточный. Лучшее решение для высокоскоростной сортировки продуктов или простых захватов.

Что такое «функция обхода препятствий» и зачем она нужна в 7-осевых роботах?

Стандартный 6-осевой робот находит единственный путь от точки А к точке Б. 7-осевой манипулятор (кинематически избыточный) может менять конфигурацию локтя или плеча без изменения положения захвата. Это позволяет ему «обводить руку вокруг» колонны, штатива или другого робота, не останавливая процесс. Такая способность критически важна в тесных роботизированных ячейках автомобильных заводов при точечной сварке кузовов.

Обязательно ли ограждать промышленный робот защитным кожухом или сеткой?

Для традиционных промышленных роботов (без функций коллаборации) — ДА, обязательно по техническому регламенту (ТР ТС 010/2011). Скорость их движения и усилие способны нанести смертельные травмы. Ограждение оснащается блокировкой дверей. Исключение — коботы (коллаборативные роботы) со встроенными датчиками силы, ограничением скорости и скруглёнными формами. Но даже для коботов при грузоподъёмности >10 кг часто требуется оценка рисков и, возможно, световая завеса.

Как часто требуется техническое обслуживание робота-манипулятора, и можно ли выполнять его своими силами?

Регламент ТО — раз в 2000–4000 моточасов (или раз в год). Стандартные работы: замена смазки в редукторах шарниров (один раз в 3–5 лет), протяжка болтов крепления фланца, обновление ПО, калибровка датчиков момента. Своими силами заводская служба мехатроники может заменить пневмозахват или концевые выключатели, но прецизионную замену гармоник-редуктора (из-за люфта) должны делать только сертифицированные инженеры производителя, иначе аннулируется гарантия на оси.

Какой минимальный уровень подготовки нужен оператору для перепрограммирования современного кобота?

Для коллаборативного робота достаточно 1–2 дней обучения. Интерфейс teach pendant построен на иконках и «ручном вождении»: вы берете робота за захват, физически проводите нужную траекторию, записываете точки «запоминанием» через пульт.

Возможна ли одновременная работа двух роботов-манипуляторов в одной зоне без их столкновения (схватывание)?

Да, это называется «синхронизация по ведомому валу» (master-slave) или «коллаборация роботов». С помощью внешней системы управления (например, TwinCAT или Robot Controller) роботы постоянно обмениваются данными о положении своих суставов и захватов. Один робот (мастер) задаёт темп, второй (слейв) повторяет его движения со сдвигом по фазе или работает в зеркальной симметрии. Например, два робота на конвейере поднимают длинную трубу за два конца — это требует синхронизации с точностью до 0,1 секунды. При потере связи оба немедленно стопорятся.

Источники и литература

• Международная патентная классификация №8, Классификационный код устройства – B25J 1/02
• Патентный закон РФ – патент № 118578 (на конструкцию консольного манипулятора ООО «Рекорд-инжиниринг»)
• «Техрегламент о безопасности машин и оборудования», утвержден постановлением Правительства РФ N 753 от 15.09.2009 г.
• Распоряжение Правительства РФ N 854-р от 20.07.2000 г. («Перечень тех устройств, применяемых на опасных производственных объектах и подлежащих обязательной сертификации»)
• «Перечень товаров, подлежащих обязательной сертификации» (Перечень утвержден постановлением Правительства РФ от 13.08.1997 г., с изменениями на 05.08.2009 г.)
• FESTO (Германия) – производитель пневмомускулов
