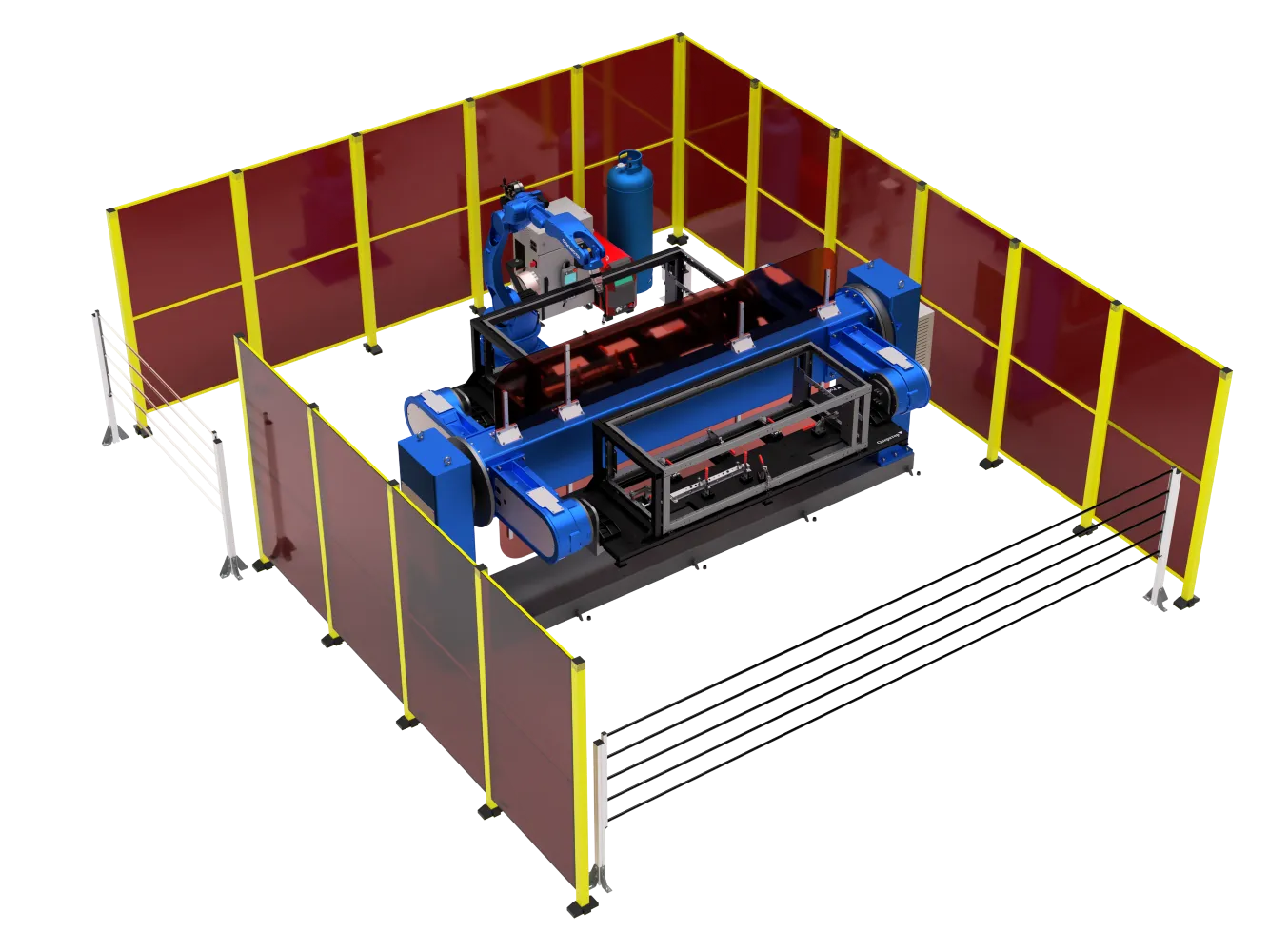

Роботизированный комплекс для сварки каркасов и рам
Информация
Роботизированная сварка каркасов и рам — это автоматическая дуговая сварка рамных и каркасных конструкций промышленным роботом-манипулятором. Роботизированная сварка рам заменяет тяжёлый ручной труд сварщика, обеспечивает стабильное качество шва на всей партии и позволяет вести производство каркасов в две-три смены без потери производительности. Комплекс построен на роботе RH21-06-W, трёхосевом позиционере вертикального типа WB3C-500 и сварочном кондукторе, что даёт доступ ко всем швам каркаса и повторяемую точность сборки.
Как работает роботизированная сварка каркасов
В основе комплекса лежит связка сварочного робота и трёхосевого позиционера. Робот RH21-06-W ведёт сварочную горелку по швам каркаса с постоянной скоростью и углом наклона, а позиционер WB3C-500 вращает и наклоняет раму, подставляя каждый шов в удобное для сварки положение. Благодаря трём осям вращения позиционер обеспечивает доступ робота ко всем швам сложной каркасной конструкции, поэтому сварка идёт в оптимальном пространственном положении и качество шва остаётся стабильным.
Сварочный кондуктор фиксирует детали каркаса в точном взаимном положении на время сварки. Это исключает смещение элементов, компенсирует погрешности сборки и обеспечивает повторяемую геометрию рамы от детали к детали.

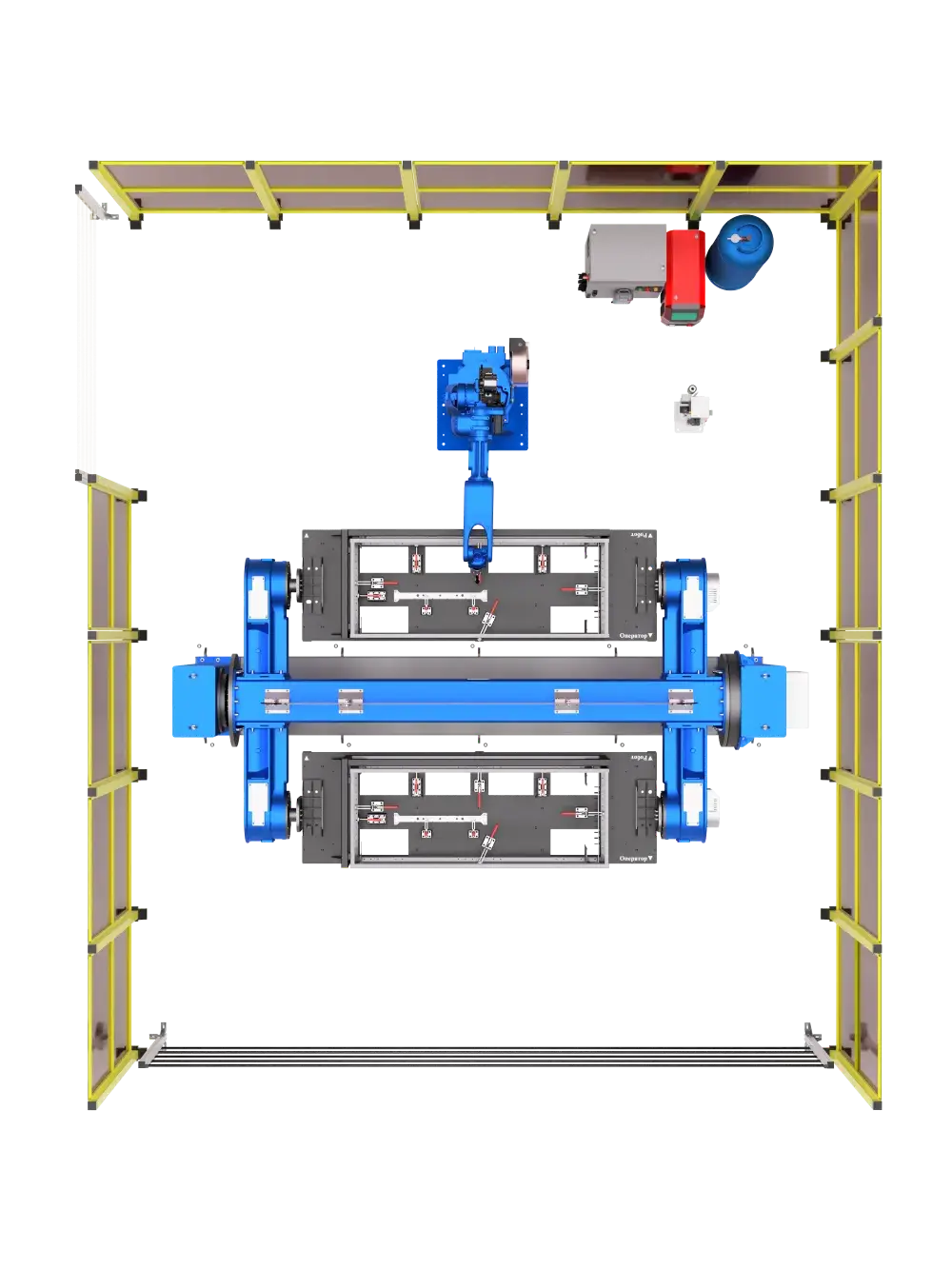

Состав роботизированного комплекса
В состав комплекса для роботизированной сварки каркасов и рам входит следующее оборудование:
- Сварочный робот RH21-06-W. Промышленный робот-манипулятор для дуговой сварки, который ведёт горелку по швам каркаса. Высокая точность позиционирования обеспечивает ровный и повторяемый сварной шов.
- Трёхосевой позиционер вертикального типа WB3C-500. Позиционер вращает и наклоняет раму по трём осям, подставляя каждый шов в удобное для робота положение. Это даёт доступ ко всем швам каркаса и позволяет варить в нижнем положении даже сложные узлы.
- Сварочный кондуктор. Оснастка фиксирует детали каркаса в точном взаимном положении, компенсирует погрешности сборки и обеспечивает повторяемую геометрию рамы. Кондуктор проектируется под конкретную конструкцию заказчика.
- Сварочный источник. Обеспечивает стабильную дугу и настройку режимов сварки под материал и толщину каркаса.
- Шкаф управления. Синхронизирует движение робота и позиционера, управляет циклом сварки и последовательностью швов.
- Система безопасности. Ограждения, световые барьеры и контроллер безопасности, которые защищают оператора в зоне загрузки и выгрузки деталей.
Этапы работы комплекса
Роботизированная сварка каркасов и рам проходит в такой последовательности:
- Оператор устанавливает детали каркаса в сварочный кондуктор на позиционере WB3C-500 и фиксирует их.
- Позиционер выставляет раму в первое сварочное положение, подставляя нужный шов под робота.
- Робот RH21-06-W ведёт горелку по шву с постоянной скоростью и углом наклона.
- Позиционер по трём осям поворачивает и наклоняет каркас, подставляя следующие швы в удобное положение, а робот последовательно проваривает всю конструкцию.
- После завершения сварки оператор снимает готовый каркас и устанавливает новую заготовку. Цикл повторяется.
Преимущества роботизированной сварки рам и каркасов
Роботизированная сварка каркасов и рам превосходит ручную сварку по нескольким параметрам:
- Доступ ко всем швам. Трёхосевой позиционер подставляет каждый шов сложного каркаса в удобное положение, поэтому робот проваривает даже труднодоступные узлы в нижнем положении.
- Стабильное качество шва. Робот выдерживает постоянную скорость и угол горелки, поэтому шов одинаков на первой и последней детали смены.
- Повторяемая геометрия рамы. Сварочный кондуктор фиксирует детали в точном положении, что исключает поводки и смещения при сварке каркаса.
- Высокая производительность. Робот варит без перерывов и усталости в две-три смены, что повышает выпуск каркасных конструкций.
- Снижение зависимости от сварщиков. Комплекс снимает потребность в квалифицированных сварщиках на монотонной серийной сварке рам.
- Экономия материалов. Точное ведение горелки снижает разбрызгивание и расход сварочной проволоки и защитного газа.
- Быстрая окупаемость. Рост производительности и снижение брака ускоряют возврат вложений в роботизированный комплекс.
Для каких изделий подходит комплекс
Роботизированная сварка каркасов и рам предназначена для серийного производства рамных и каркасных конструкций с повторяющейся геометрией швов: рамы и каркасы спецтехники, рамы прицепов и полуприцепов, каркасы мебели и стеллажей, рамные конструкции станков и оборудования, сварные каркасы кузовов и кабин, а также фермы и пространственные металлоконструкции. Под номенклатуру изделий заказчика подбираются сварочный кондуктор, программы сварки и режимы под материал и толщину конструкции, поэтому комплекс адаптируется под конкретное производство каркасов и рам.
