Контроллер безопасности

Общее описание

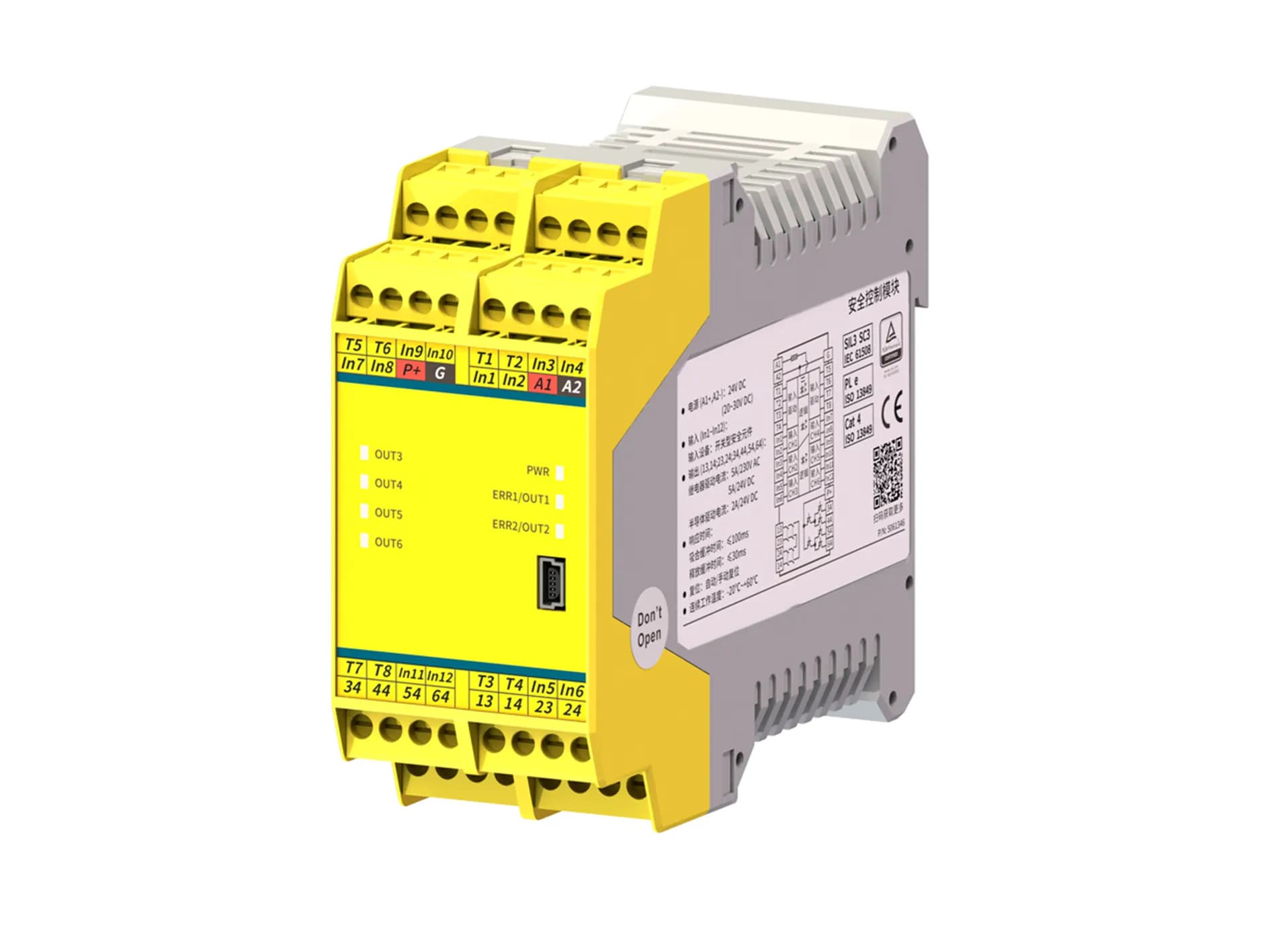

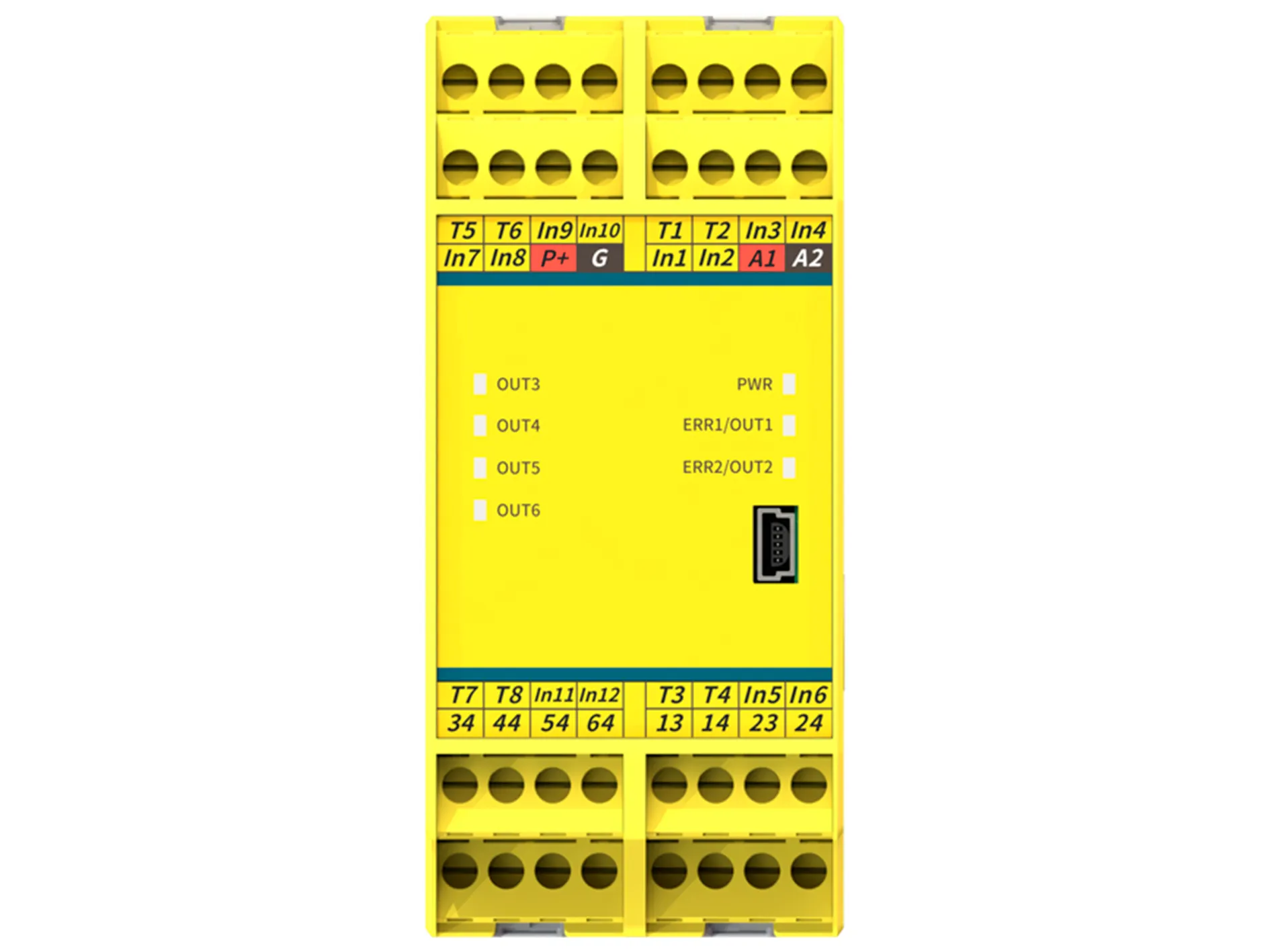

8901-2A4S — это программируемый (конфигурируемый) модуль безопасности, предназначенный для подключения различных электромеханических устройств безопасности. Он поддерживает подключение до 6 каналов входов (аварийные кнопки, датчики безопасности, сенсорные коврики и т.д.) и обеспечивает формирование безопасных выходов для отключения силового оборудования.

Модуль относится к категории сложных систем безопасности, способных работать в составе аппаратуры до категории Cat. 4 / PL e (по ISO 13849-1) и уровня полноты безопасности SIL 3 (по IEC 61508).

Основные характеристики

Входы

Устройство поддерживает подключение широкого спектра датчиков и выключателей безопасности:

• Типы устройств: аварийные кнопки (E-Stop), магнитные замки и датчики дверей, двухручное управление, оптоэлектронные световые завесы, безопасные коврики .

• Ток входа: ≤ 10 мА .

• Конфигурация: логика работы входов настраивается с помощью программного обеспечения (софт-конфигурация) .

Выходы

• Релейные выходы (2NO):

  • Коммутируемый ток: 5 A (230 V AC или 24 V DC) .

  • Материал контактов: AgSnO₂ (серебро-оксид олова) .

• Полупроводниковые выходы (4SO):

• Выходной ток: до 2 A при 24 V DC .

• Тип: твердотельные (без механического износа) .

Функции безопасности и сертификация

Контроллер предназначен для использования в системах управления рисками на производстве:

• Уровень полноты безопасности (SIL): SIL 3 по стандарту IEC 61508 (тип A) .

• Категория и PL: Cat. 4 / PL e (высший уровень по ISO 13849-1) .

• Диагностическое покрытие (DCavg): ≥ 99% .

• Срок службы (TM): 20 лет .

• Сертификаты: TÜV (функциональная безопасность), CE (Директива по оборудованию и низковольтное оборудование) .

Режимы сброса (рестарта)

Модуль поддерживает три режима восстановления после срабатывания защиты, что позволяет гибко настраивать поведение системы в зависимости от требований безопасности:

1. Автоматический (Auto)

2. Ручной (Manual)

3. Контролируемый ручной (Monitored) .

Условия эксплуатации

• Рабочая температура: от -20 °C до +60 °C .

• Температура хранения: от -40 °C до +80 °C .

• Степень защиты корпуса: IP20 .

• Материал корпуса: PA (полиамид), самозатухающий, класс горючести UL94 V-0 .

• Вибрация: 10...55 Гц (амплитуда 0.35 мм) .

Электрическая прочность и изоляция

• Импульсное напряжение: между входом и выходом — 6000 В (1.2/50 мкс); между каналами выходов — 4000 В .

• Сопротивление изоляции: ≥ 100 МОм .

• Категория перенапряжения: III .

Подключение

• Тип соединения: винтовые клеммы (M3) .

• Сечение провода: 0.5...2.5 мм² (или AWG 12-24) .

• Момент затяжки: 0.5...0.6 Нм .

Применение

Модуль используется в системах автоматизации для обеспечения безопасности:

• Защита зон доступа (двери, люки).

• Остановка оборудования аварийными кнопками.

• Управление станками и роботизированными комплексами.

• Контроль двухручного управления для прессов и гильотин.
