Сварочный робот RH14-10-W PRO

Описание

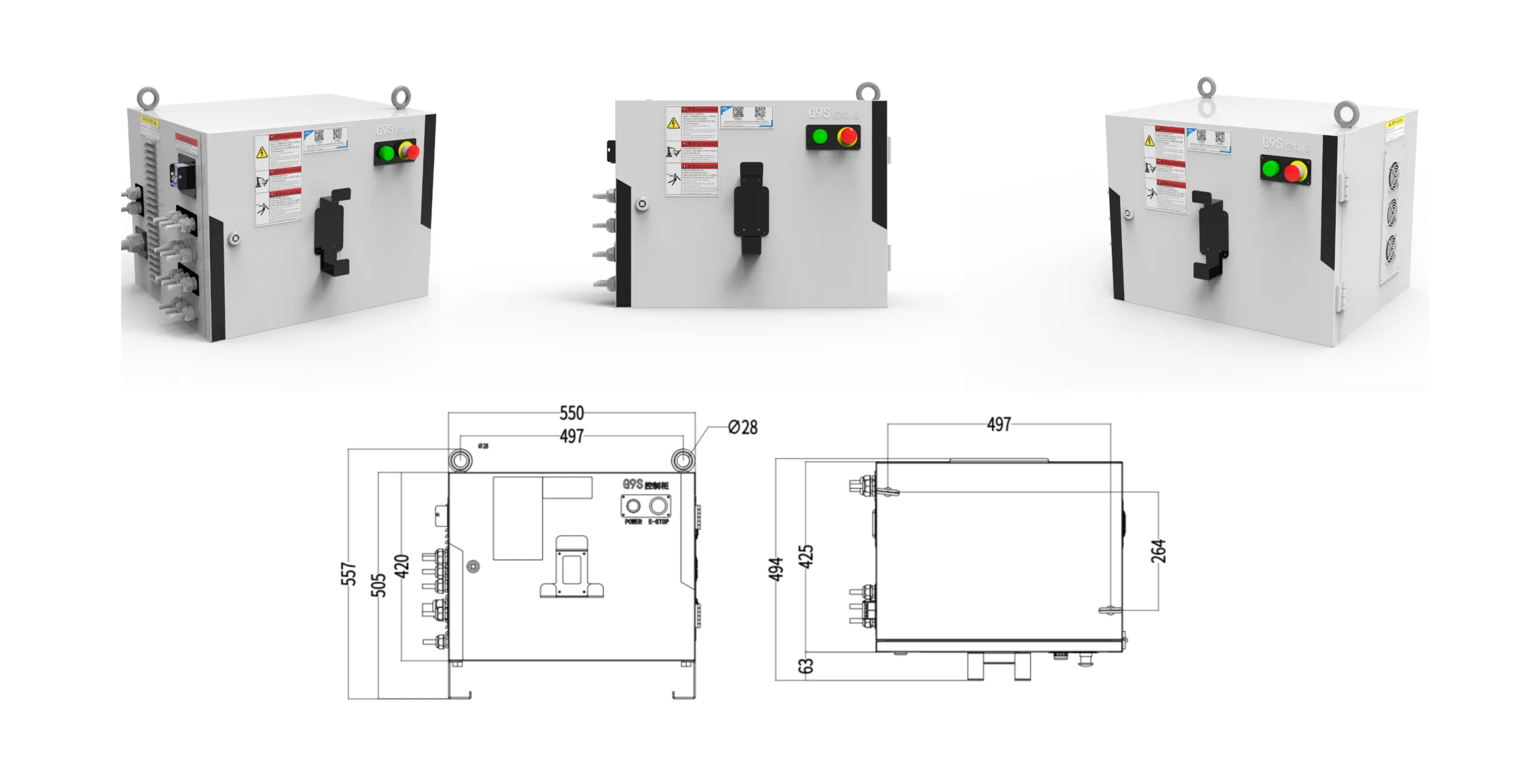

Шкаф управления G9S предназначен для управления промышленными роботами в составе робототехнических комплексов. Конструкция шкафа выполнена в компактном корпусе, оптимизированном для размещения в сварочных ячейках с ограниченным монтажным пространством.

Шкаф управления выполнен в интегрированном исполнении и допускает установку непосредственно на сварочный источник. Такое конструктивное решение снижает занимаемую площадь, упрощает компоновку оборудования и сокращает количество внешних кабельных соединений.

Питание шкафа осуществляется от трехфазной сети 220 В, что упрощает подключение на объекте. В конструкции предусмотрен встроенный модуль бесперебойного питания (UPS), обеспечивающий корректное завершение работы системы и восстановление функционирования после кратковременных отключений электропитания.

Для повышения надёжности эксплуатации шкаф оснащён независимым вентиляционным каналом, предотвращающим попадание пыли и загрязнений в зону электронных компонентов и обеспечивающим стабильную работу при длительной промышленной эксплуатации.

Шкаф управления G9S оснащён расширенным набором интерфейсов ввода-вывода и коммуникационных портов, что позволяет подключать периферийное оборудование, сварочные источники и внешние системы в составе роботизированных сварочных комплексов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание

Пульт обучения типа E предназначен для программирования, наладки и ручного управления промышленными роботами на системе управления CrobotpOS.

Пульт выполнен как независимое устройство управления с собственной логикой обработки команд, подключается к шкафу управления через кабель (стандартно 6 м, допускается удлинение до 25 м).

Оптимизированная аппаратная платформа и интерфейс обеспечивают более высокую скорость отклика и сокращение времени программирования по сравнению с предыдущим поколением.

Пульт оснащён аварийной кнопкой экстренной остановки с двухканальной схемой, кнопкой разрешения движения (enable switch) для безопасного управления в режиме обучения, а также клавиатурой кнопочного типа для ввода команд, числовых значений и навигации по меню. Дополнительно предусмотрены функциональные клавиши быстрого доступа к основным операциям и режимам работы.

Описание

Сварочный источник DS350-L предназначен для применения в составе роботизированных комплексов дуговой сварки CO₂ / MAG / MIG. Источник выполнен на базе полностью цифровой инверторной IGBT-платформы постоянного тока и обеспечивает стабильное формирование дуги в широком диапазоне сварочных токов от 30 до 350 А.

Оборудование рассчитано на питание от трёхфазной сети 380 В ±10 % (50/60 Гц) и имеет номинальную входную мощность 15 кВт при рабочем цикле 60 %. Диапазон выходного напряжения 12–36 В и скорость подачи проволоки 1,0–18 м/мин позволяют адаптировать источник под различные диаметры сварочной проволоки и режимы сварки.

CRP-DS350-L работает в режимах короткой дуги CO₂, короткой дуги MAG/MIG и одиночного импульса, обеспечивая стабильное горение дуги и управляемый перенос металла при сварке углеродистых и нержавеющих сталей. Контроль подачи сварочной проволоки осуществляется по замкнутому контуру с использованием высокоточного фотоэлектрического энкодера.

Источник оснащён CAN-интерфейсом для интеграции с промышленным роботом; значения сварочного тока и напряжения отображаются на пульте обучения. Параметры формы тока и напряжения, а также время предварительной и последующей подачи защитного газа в диапазоне 0–10 с настраиваются через интерфейс системы управления.

Конструкция предусматривает использование стандартных сварочных и управляющих кабелей (кабель подачи проволоки - 5 м, с возможностью увеличения длины до 15 м), степень защиты корпуса IP21S и работу в условиях промышленной эксплуатации. Источник поддерживает синергетический и раздельный способы задания сварочного напряжения и позволяет сохранять до 10 пользовательских наборов параметров.

Сварочный источник DS500-P предназначен для применения в составе роботизированных комплексов дуговой сварки CO₂ / MAG / MIG и ориентирован на работу в режимах повышенных токов и длительных нагрузок. Источник выполнен на базе полностью цифровой инверторной IGBT-платформы постоянного тока и обеспечивает стабильное управление сварочным процессом в диапазоне токов от 30 до 500 А.

Оборудование рассчитано на питание от трёхфазной сети 380 В ±10 % (50/60 Гц) и имеет номинальную входную мощность 23 кВт при рабочем цикле 100 %, что позволяет использовать источник в непрерывных производственных процессах без снижения параметров. Диапазон выходного напряжения 15,5–39 В и скорость подачи проволоки 1,0–18 м/мин обеспечивают адаптацию под различные диаметры сварочной проволоки и типы соединений.

CRP-DS500-P поддерживает режимы короткой дуги CO₂, короткой дуги MAG/MIG и одиночного импульса, обеспечивая устойчивое горение дуги и управляемый перенос металла при сварке углеродистых и нержавеющих сталей, в том числе при сварке толстостенных заготовок. Управление подачей проволоки реализовано по замкнутому контуру с использованием высокоточного фотоэлектрического энкодера.

Источник оснащён CAN-интерфейсом для интеграции с промышленным роботом; значения сварочного тока и напряжения отображаются на пульте обучения. Настройка формы тока и напряжения, а также времени предварительной и последующей подачи защитного газа в диапазоне 0–10 с выполняется через интерфейс системы управления.

Конструкция источника предусматривает стандартные сварочные и управляющие кабели (кабель подачи проволоки - 5 м, с возможностью увеличения длины до 15 м), степень защиты корпуса IP21S и эксплуатацию в условиях промышленного производства. Источник поддерживает синергетический и раздельный способы задания сварочного напряжения и позволяет сохранять до 10 пользовательских наборов параметров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКОВ
