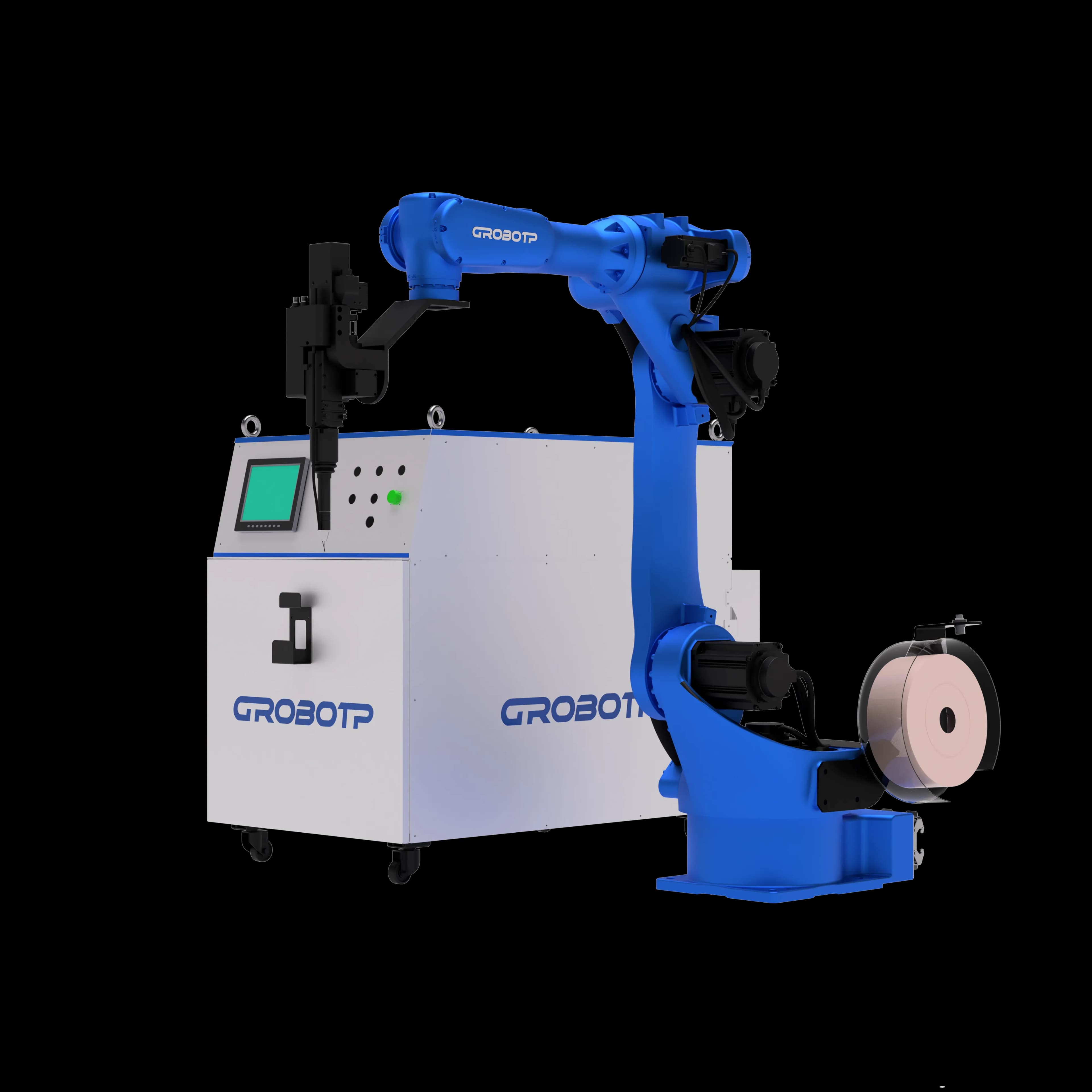

Робот для лазерной сварки и резки RA15-12-J
Информация

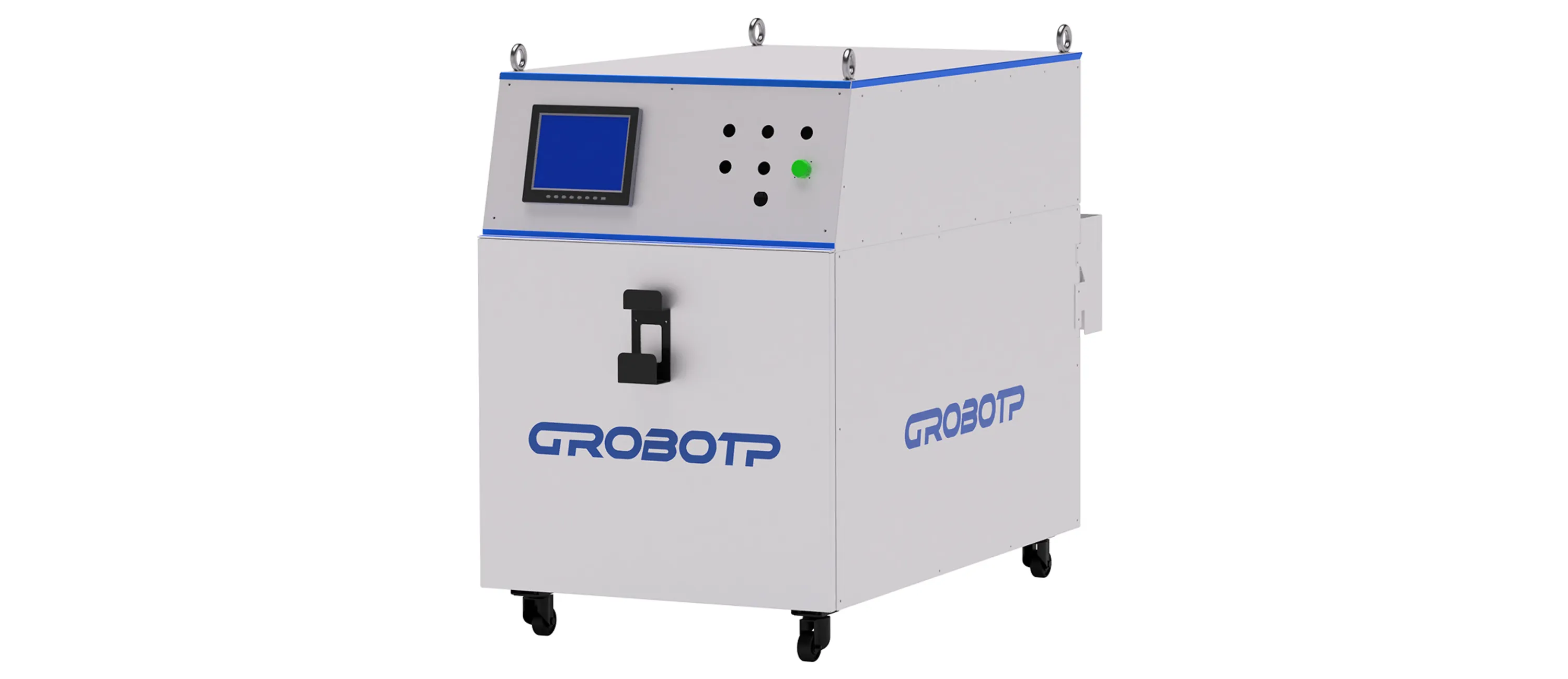

1. Единая интегрированная система:
Компактная интегрированная установка, объединяющая систему управления роботом, лазерный источник и водяной чиллер в едином корпусе. Полностью готова к эксплуатации по принципу plug-and-play, не требует дополнительной сборки или подключения отдельных компонентов для выполнения задач лазерной сварки и резки. Благодаря интеграции всех ключевых элементов в одну систему, установка занимает существенно меньше места по сравнению с раздельными решениями.
2. Защита от внешних воздействий
Интегрированная система оснащена комплексной защитой, обеспечивающей стабильную и надёжную работу в условиях промышленных нагрузок. В состав системы входят: фильтрация питающей сети, защита от потери фазы и отклонений напряжения, датчики давления воздуха и воды, система контроля наличия и стабильности лазерного излучения. Эти меры минимизируют негативное влияние перепадов напряжения и аварийных отключений питания на работу лазера. Система проходит испытания на соответствие стандартам электромагнитной совместимости (EMC), устойчивости к электростатическим помехам (EFT), а также воздействиям температуры, пыли и вибрации. Это значительно снижает вероятность отказов и обеспечивает стабильную эксплуатацию оборудования в течение длительного срока.
3. сервоприводная система подачи проволоки
Система оснащена сервоприводной системой подачи сварочной проволоки: передний сервопривод установлен на сварочной головке (вытяжной механизм), задний — у бабинодержателя (проталкивающий механизм). Благодаря синхронной работе сервоприводов достигается высокая точность подачи — до
±0,2 мм. Обеспечивает стабильную подачу проволоки независимо от пространственной ориентации сварочной головки, исключая вибрации и колебания сварочной проволоки в зоне сварки.
4. подача проволоки через медное сопло
Проволока подаётся через медное сопло, что обеспечивает её точное позиционирование в зоне сварки. Благодаря этому сварочная проволока стабильно входит в фокус лазерного излучения, что необходимо для обеспечения однородного проплавления и равномерного заполнения шва.
5. интегрированный датчик столкновения
В случае столкновения робот автоматически снижает усилие привода, минимизируя риск повреждения лазерной головки и оптической системы. Система обеспечивает точное восстановление исходного положения после столкновения с погрешностью не более ±0,1 мм, что позволяет продолжить сварку без заметных отклонений по траектории.

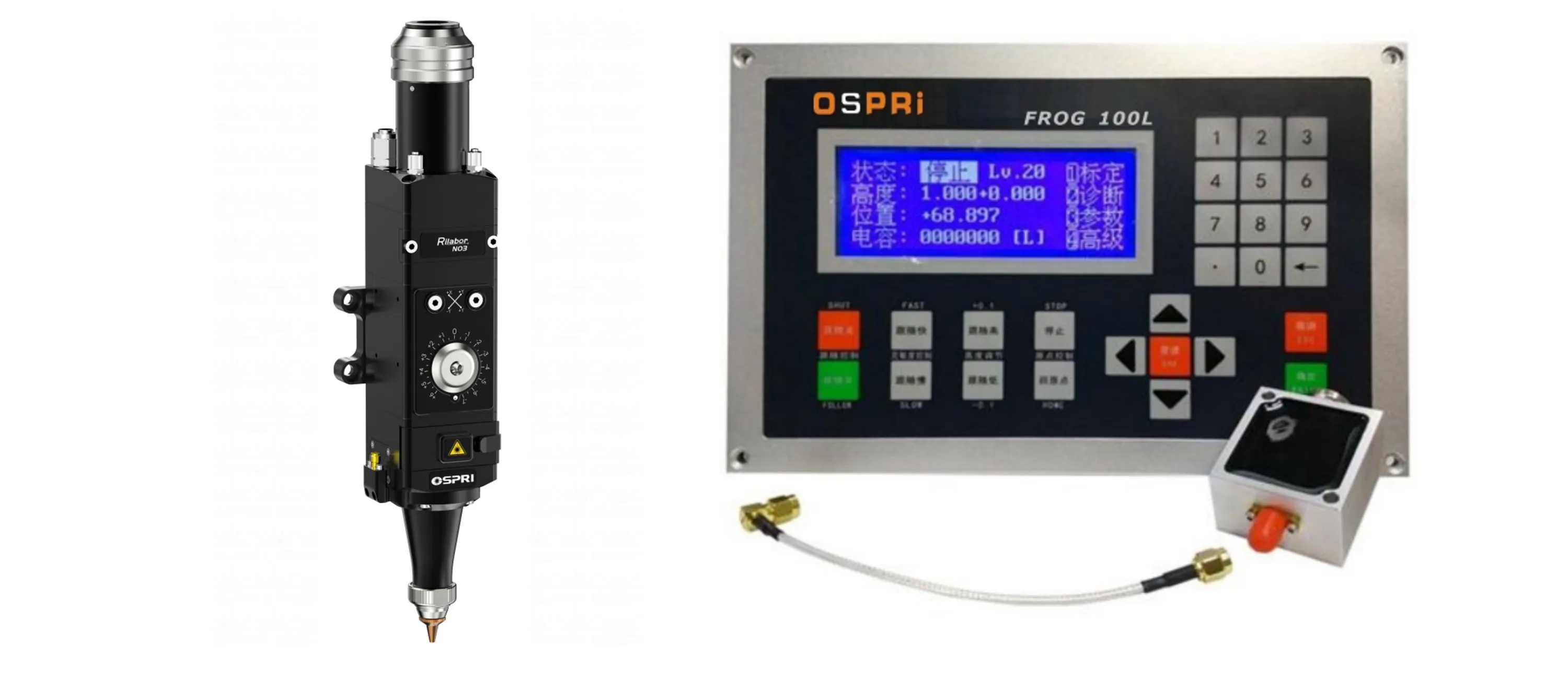

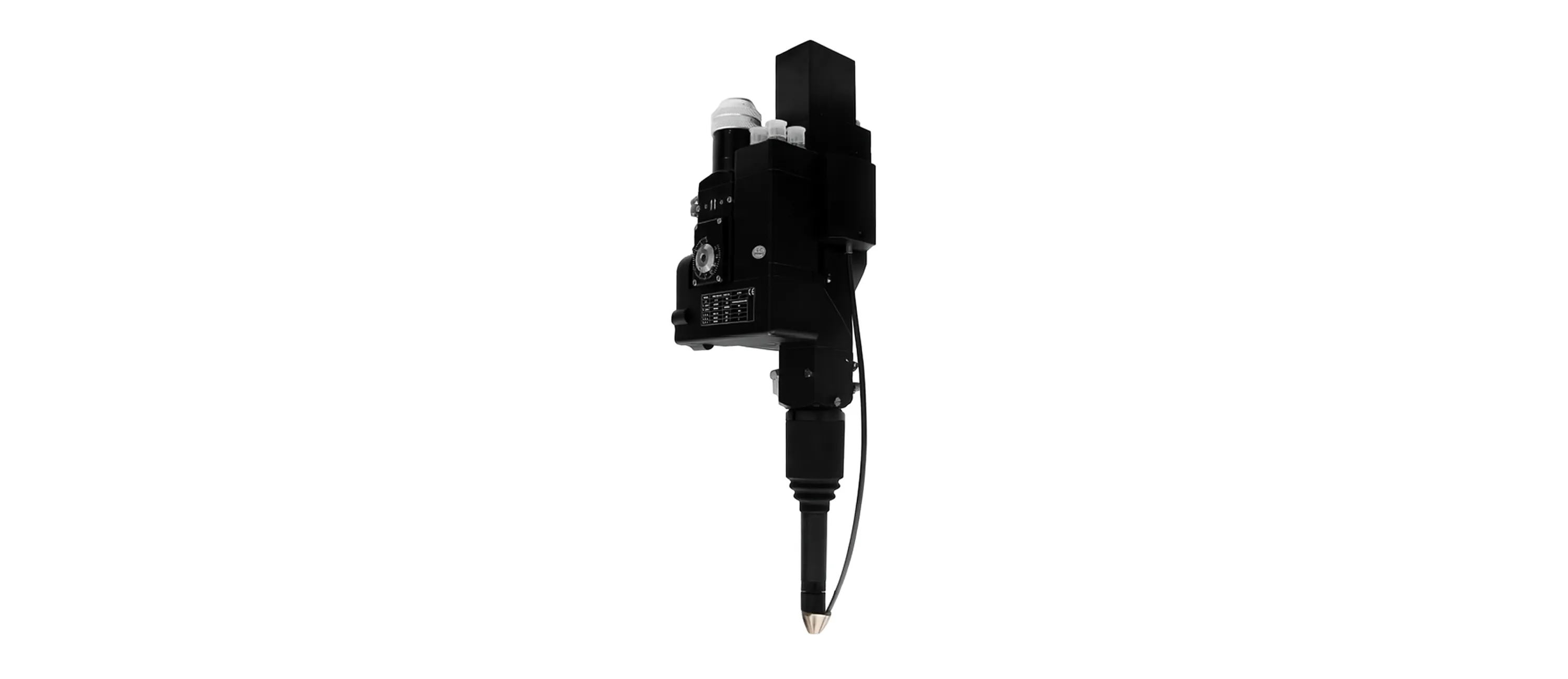

6. регулируемое фокусное расстояние лазерной головки
Лазерная головка оснащена механизмом регулировки фокусного расстояния в диапазоне ±30 мм. Настройка выполняется быстро и удобно, без необходимости демонтажа оптики, что существенно упрощает калибровку системы при наладке, смене типа детали или корректировках в процессе работы.

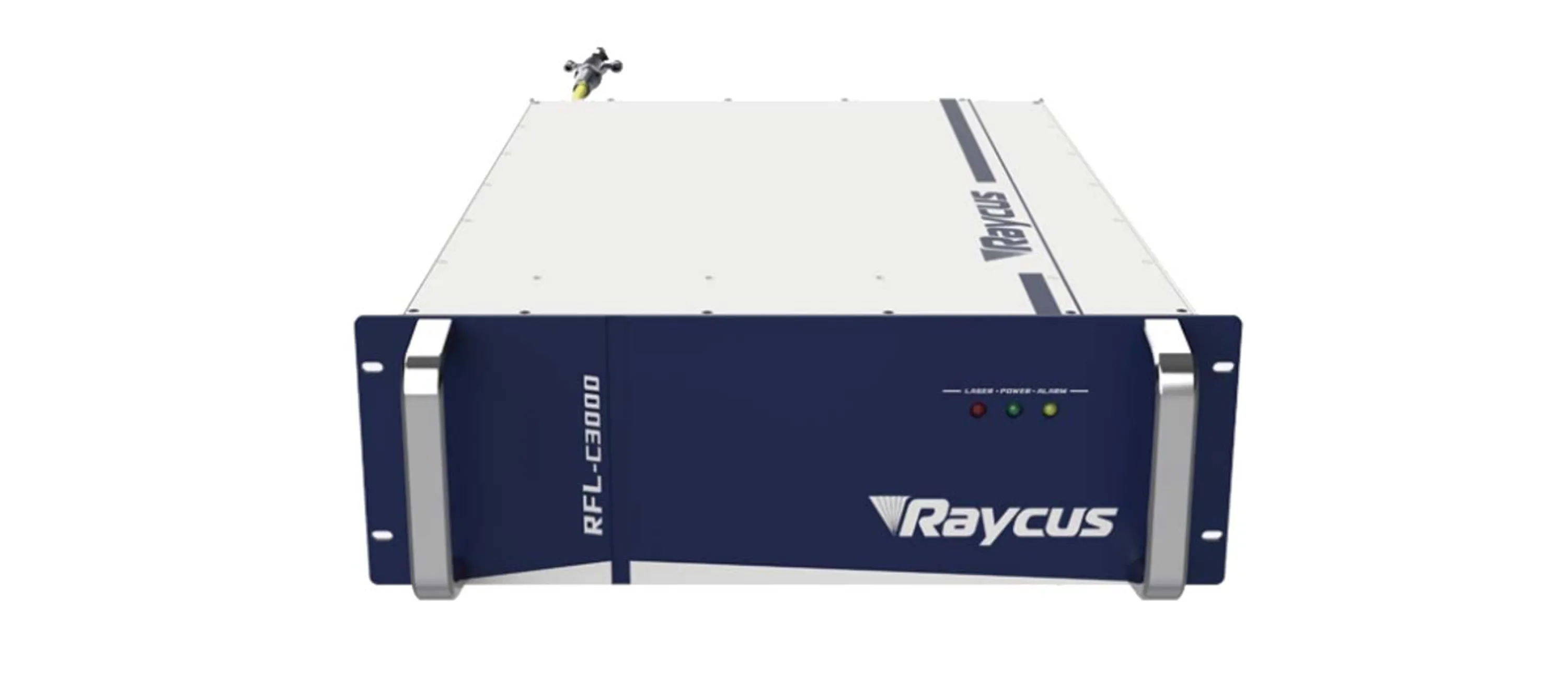

7. Компоненты от ведущих мировых производителей:
В состав установки входят лазерные источники и сварочные головки от проверенных брендов. Использование высококачественных компонентов обеспечивает стабильную работу, высокую надёжность и отличное качество сварного шва даже при длительной непрерывной эксплуатации.
8. Специализированный интерфейс управления лазерной сваркой:
Система управления роботом включает специализированный интерфейс, адаптированный для задач лазерной сварки. Он позволяет точно настраивать ключевые параметры процесса под различные технологические сценарии. Поддерживаются следующие функции:
-
регулирование и модуляция мощности лазера;
-
плавный подъём и спад мощности;
-
предварительное вытягивание проволоки;
-
предотвращение прилипания проволоки к материалу;
-
автоматическое дозаполнение сварочной ванны и другие параметры.
9. Настраиваемая коаксиальная камера и монитор:
Система оснащается высокоточной коаксиальной камерой и монитором, обеспечивающими наглядное и интуитивно понятное наблюдение за контрольными точками, положением проволоки и ходом сварочного процесса.
.webp)
.webp)
.webp)
Посмотрите как это работает
