Полярность — одна из первых настроек на сварочном инверторе и частая причина плохого шва у новичков. От неё зависит, где выделяется больше тепла — на детали или на электроде, а значит, глубина провара и стабильность дуги. Разбираем, что такое прямая и обратная полярность, чем они отличаются и как выбрать под электрод, процесс и металл.
Что такое полярность при сварке
При сварке на постоянном токе дуга горит между электродом и деталью, подключёнными к разным полюсам источника. Тепло в дуге распределяется неравномерно: на аноде (плюс) его выделяется больше, чем на катоде (минус). Куда подключён «плюс» — туда и уходит больше тепла. Отсюда два варианта подключения.
Прямая полярность (DCEN)
Электрод — минус, деталь — плюс. Больше тепла идёт на деталь — глубже провар, электрод греется меньше. Прямую полярность применяют:
- для толстого металла, где нужен глубокий провар;
- в TIG по стали и нержавейке (вольфрам на минусе меньше изнашивается);
- для отдельных марок электродов, рассчитанных на прямую полярность.
Обратная полярность (DCEP)
Электрод — плюс, деталь — минус. Больше тепла — на электроде, провар мельче, нагрев детали меньше. Обратную полярность применяют:
- для тонкого металла, чтобы не прожечь;
- для большинства покрытых электродов (MMA);
- в полуавтомате (MIG/MAG) — это стандарт;
- в TIG по алюминию — в составе переменного тока, где обратная полуволна разрушает оксидную плёнку.
Как выбрать полярность
Главное правило: сначала смотрите рекомендацию на упаковке электрода или в технологии процесса — производитель указывает род тока и полярность. Далее учитывайте металл и толщину. Ориентир по процессам:
| Процесс / случай | Типичная полярность |
|---|---|
| Покрытый электрод (MMA), большинство марок | обратная (DCEP) |
| Полуавтомат MIG/MAG | обратная (DCEP) |
| TIG, сталь и нержавейка | прямая (DCEN) |
| TIG, алюминий | переменный ток (AC) |
| Толстый металл, нужен глубокий провар | прямая (DCEN) |
| Тонкий металл, риск прожога | обратная (DCEP) |
Как полярность встраивается в общий набор параметров — в статье про режимы сварки. Детали процессов — сварка TIG и сварка MIG/MAG.
Полярность и роботизированная сварка

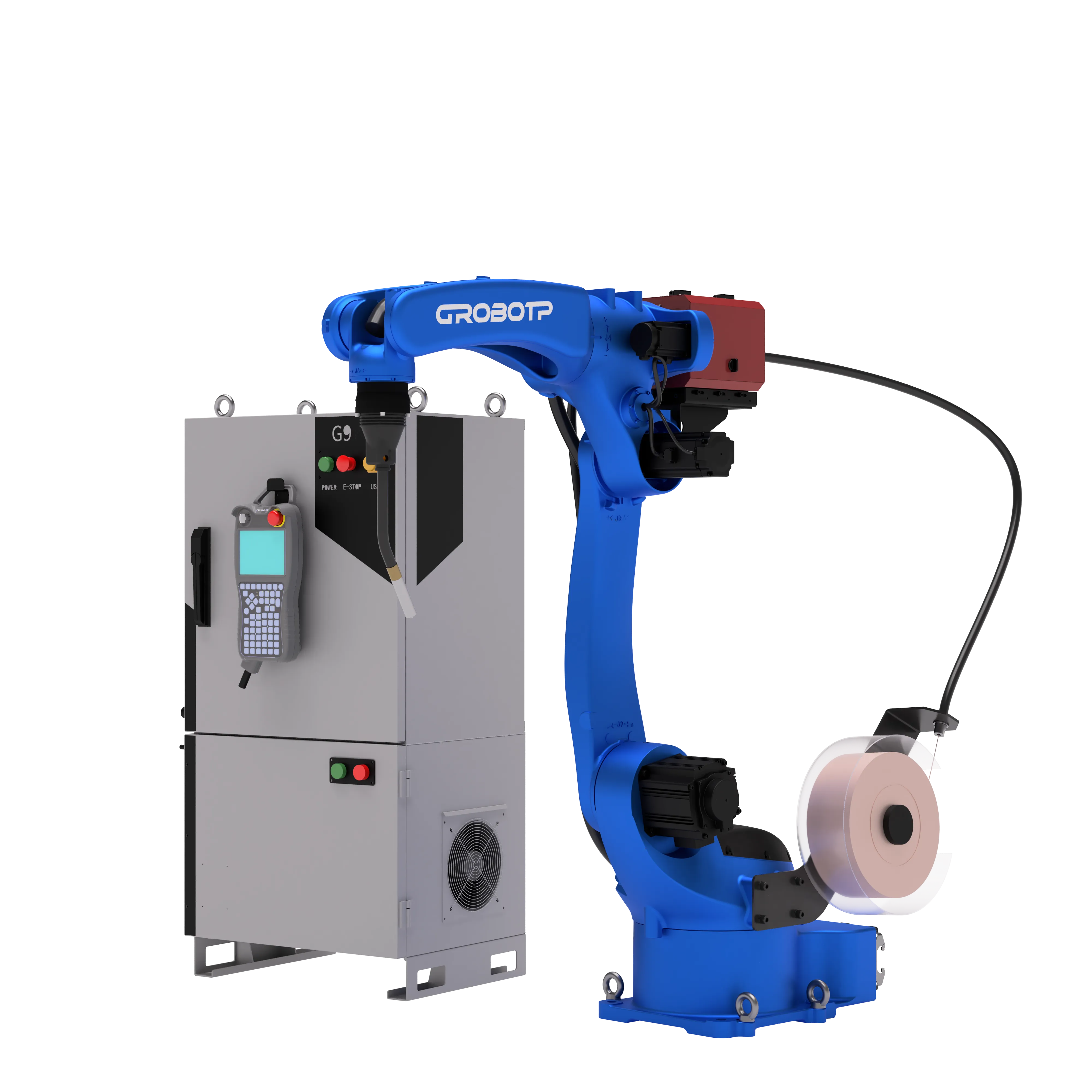

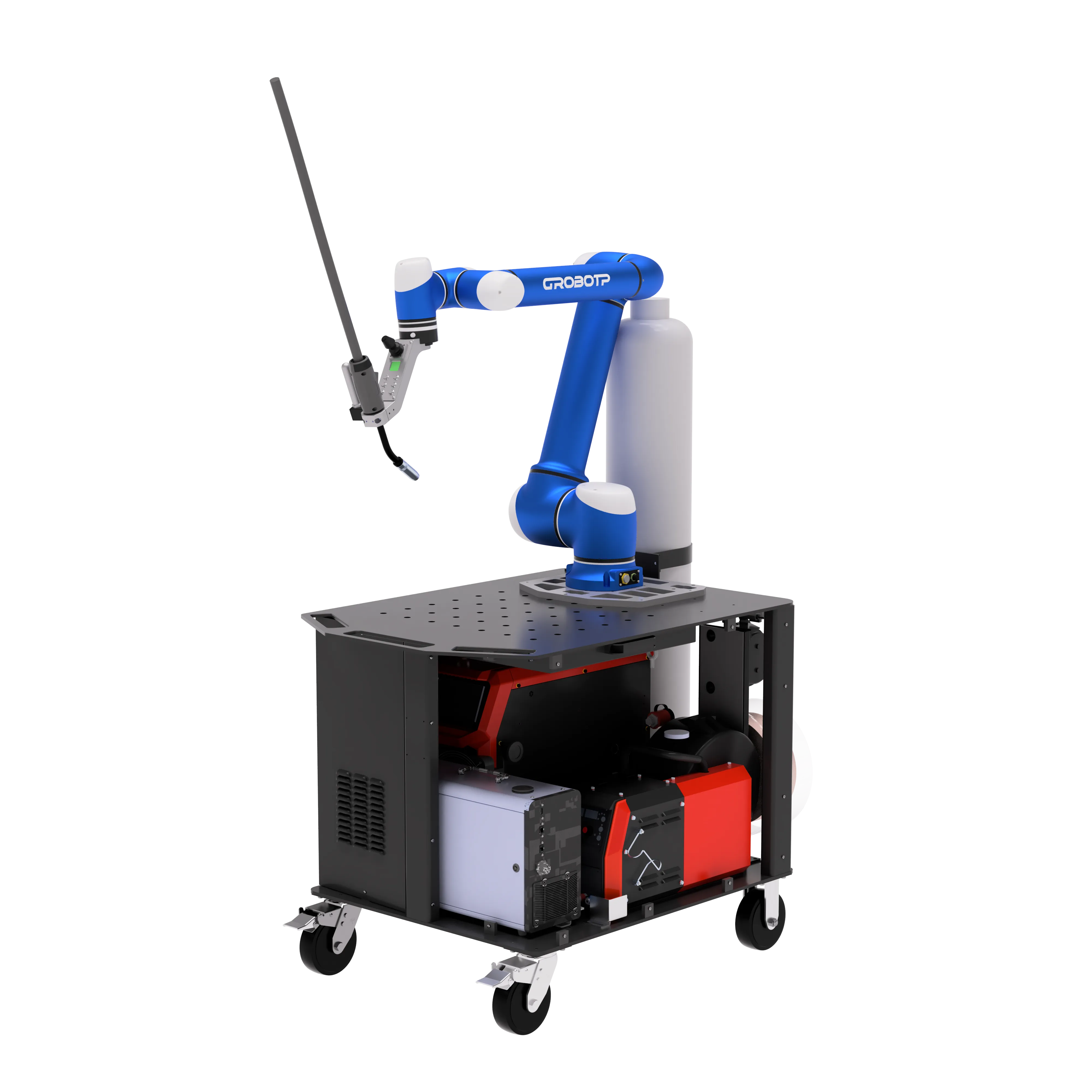

В роботизированной сварке полярность не выставляют «на глаз» — она зашита в программу процесса и далее не меняется от детали к детали. Компания GROBOTP (с 2020 года) настраивает процессы MIG/MAG (обратная полярность), TIG (прямая по стали, переменный ток по алюминию) и лазер в составе сварочных комплексов, поставляя решения под ключ в России, Беларуси, Казахстане, Киргизии и Армении. Робот держит параметры стабильно с точностью позиционирования от ±0,03 до ±0,08 мм в зависимости от модели; обучение операторов — 3–5 дней, окупаемость — от 1 года. Конфигурации — в разделе сварочные роботы.
Коротко о главном
- Полярность определяет, где больше тепла: на аноде (плюс) его больше.
- Прямая (электрод минус) — глубокий провар, толстый металл, TIG по стали/нержавейке.
- Обратная (электрод плюс) — тонкий металл, большинство электродов, полуавтомат.
- Сначала смотрите рекомендацию на электроде/в технологии, затем корректируйте под металл.
Частые вопросы (FAQ)
Какая полярность при сварке электродом?
Для большинства покрытых электродов — обратная (электрод на плюсе). Часть марок рассчитана на прямую полярность, поэтому всегда проверяйте указание на упаковке электрода.
В чём разница прямой и обратной полярности?
При прямой полярности (электрод минус) больше тепла идёт на деталь — глубже провар; при обратной (электрод плюс) больше тепла на электроде — провар мельче, деталь греется меньше.
На какой полярности варить тонкий металл?
Обычно на обратной полярности — она меньше греет деталь и снижает риск прожога.
Какая полярность у полуавтомата и TIG?
Полуавтомат (MIG/MAG) — обратная полярность. TIG по стали и нержавейке — прямая, по алюминию — переменный ток.
