Сварка под флюсом: что это и когда применяют

Сварка под флюсом (SAW) — высокопроизводительный способ дуговой сварки, при котором дуга горит под слоем сыпучего флюса и не видна снаружи. Это «рабочая лошадка» для толстого металла и длинных швов: балки, резервуары, трубы большого диаметра. Разбираем, как устроен процесс, какие у него виды, плюсы, ограничения и как его автоматизируют.

Что такое сварка под флюсом

Дуга возникает между плавящейся электродной проволокой и металлом, но горит не на открытом воздухе, а под слоем гранулированного флюса, который подаётся в зону сварки. Флюс плавится частично, образуя газошлаковую защиту расплава, а сама дуга оказывается «закрытой». Снаружи виден только слой флюса и формирующийся под ним шов. Отсюда второе название — «закрытая дуга».

Как это работает: роль флюса и проволоки

• Проволока служит одновременно электродом и присадочным металлом; подаётся автоматически с постоянной скоростью.
• Флюс выполняет сразу несколько задач: защищает ванну от воздуха, стабилизирует дугу, формирует шлаковую корку и поверхность шва, а также может легировать металл шва. После сварки шлак удаляют, неиспользованный флюс собирают.

Поскольку дуга закрыта, нет ни брызг, ни ультрафиолета, ни светового излучения — условия труда и стабильность процесса заметно лучше, чем у открытой дуги.

Виды сварки под флюсом

• По уровню автоматизации — механизированная (сварщик ведёт головку) и автоматическая (головка перемещается механизмом или роботом).
• По числу электродов — одно- и многодуговая (несколько проволок повышают производительность).
• По типу электрода — проволочная и ленточная (лента — для наплавки широких слоёв).

Как способ встраивается в современную роботизированную сварку — в обзоре роботизированная сварка: виды и возможности.

Преимущества и ограничения

Преимущества:

• высокая производительность и глубокий провар за один проход;
• отличное качество и плотность шва на толстом металле;
• нет брызг, УФ и светового излучения — лучше условия труда;
• экономичный расход электродного металла.

Ограничения:

• в основном нижнее положение шва (ванна и флюс удерживаются гравитацией);
• невыгодно на тонком металле и коротких прерывистых швах;
• нужна оснастка для длинных прямых и кольцевых швов.

Где применяют

Сварка под флюсом эффективна там, где много однотипных протяжённых швов по толстому металлу: металлоконструкции и балки, корпуса и обечайки резервуаров, трубы и трубопроводы большого диаметра, а также наплавка износостойких слоёв. Для кольцевых швов деталь вращают на оснастке — см. сварочные позиционеры и кондукторы.

Автоматизация и роботизация сварки под флюсом

SAW изначально автоматизированный процесс: проволока и флюс подаются механически, а стабильность шва напрямую зависит от равномерности движения головки. Компания GROBOTP (с 2020 года) собирает роботизированные сварочные комплексы и поставляет решения под ключ в России, Беларуси, Казахстане, Киргизии и Армении.

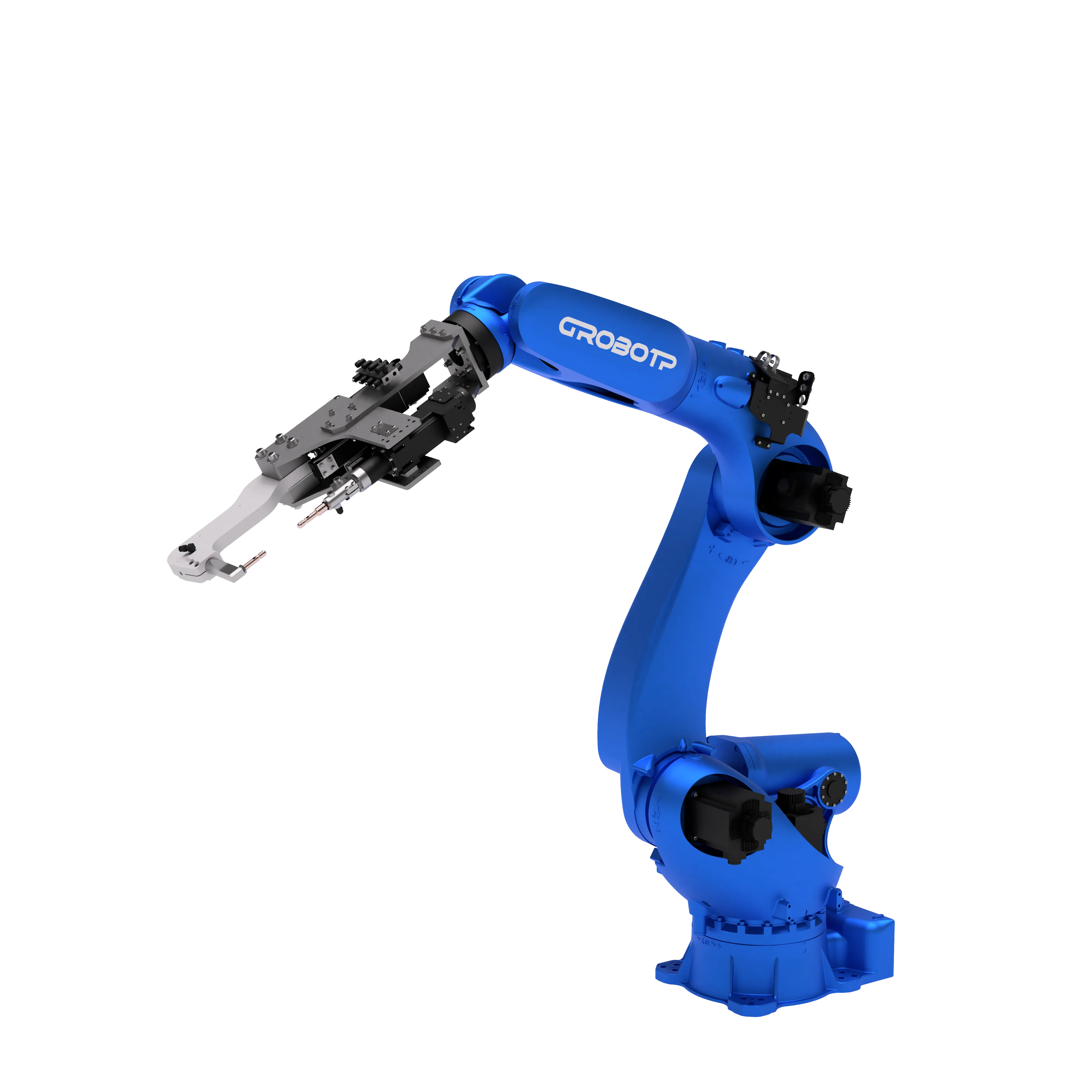

• Равномерность прохода. Тяжёлые модели RH26-210-W и RA32-20-W ведут головку с точностью позиционирования ±0,06 мм, что критично для длинных и кольцевых швов.
• Комплекс целиком. Сварочный робот (серии RH..-W, RC..-W и RA..-W, нагрузка от 5 до 210 кг, досягаемость от 1320 до 3160 мм) в связке с позиционером и подачей флюса — единая ячейка.
• Ввод в работу. Обучение операторов — 3–5 дней, программирование — до 2 недель, окупаемость — от 1 года.

Собрать такую ячейку помогают разделы сварочные роботы и комплексные решения.

Коротко о главном

• Сварка под флюсом — дуга под слоем сыпучего флюса, «закрытая дуга».
• Проволока — электрод и присадка; флюс защищает, стабилизирует и формирует шов.
• Плюсы — производительность, глубокий провар, нет брызг и УФ; минусы — в основном нижнее положение и толстый металл.
• Применяют на балках, резервуарах, трубах большого диаметра и для наплавки; легко автоматизируется.

Частые вопросы (FAQ)

Что такое сварка под флюсом простыми словами?

Это дуговая сварка плавящейся проволокой, при которой дуга горит под слоем сыпучего флюса и не видна снаружи. Флюс защищает сварочную ванну и формирует шов.

В каком положении варят под флюсом?

В основном в нижнем положении: сварочную ванну и флюс удерживает гравитация. Для кольцевых швов деталь вращают на позиционере.

Зачем нужен флюс при сварке?

Флюс защищает расплав от воздуха, стабилизирует дугу, формирует поверхность шва и шлаковую корку, а иногда легирует металл шва.

Для какого металла выгодна сварка под флюсом?

Для толстого металла с протяжёнными однотипными швами — балки, резервуары, трубы большого диаметра, наплавка. На тонком и коротком шве способ невыгоден.
