Сварка кабельных лотков

Клиент

Предприятие — ведущий производитель кабеленесущих систем и электромонтажных комплектующих. Компания выпускает:

• кабельные лотки (листовые, лестничные, проволочные);
• кабеленесущие комплектующие (соединители, подвесы, углы, тройники);
• электромонтажные системы для прокладки кабеля в телекоммуникациях, энергетике и промышленности.

Продукция используется при строительстве телекоммуникационных сетей, а также в промышленных и гражданских объектах.

Ситуация и задача

На предприятии клиента уже продолжительное время использовался сварочный робот GROBOTP (комплекс на базе промышленного манипулятора). Робот успешно справлялся со сваркой кабельных лотков, но процесс имел один недостаток: оператору приходилось закладывать заготовки и извлекать готовые изделия в двух разных рабочих зонах. Это снижало удобство и увеличивало время вспомогательных операций. Клиент обратился к нам с двумя запросами:

• приобрести позиционер WB1S для существующего робота, чтобы установить на него стол для разделения рабочих зон и тем самым уйти от необходимости закладывать изделия в двух разных местах;
• приобрести ещё одного робота с таким же позиционером.

Цель — унифицировать ячейки, повысить удобство работы и создать условия для организации закрытых сварочных ячеек с вытяжкой.

Комплектация роботизированной ячейки

В рамках проекта выполнена поставка оборудования для нового сварочного комплекса, а также дооснащение существующего робота позиционером WB1S. Состав одного роботизированного комплекса:

• Промышленный робот RH14-10-W – 1 шт.
• Сварочная горелка с воздушным охлаждением – 1 шт.
• Система против столкновений – 1 шт.
• Устройство подачи проволоки – 1 шт.
• Шкаф электроавтоматики G4 380В – 1 шт.
• Пульт оператора – 2 шт.
• Пульт обучения робота – 1 шт.
• Соединительные кабели – 1 комплект.
• Сварочный аппарат ARTSEN PLUS 350DR – 1 шт.
• Пневматическая станция очистки горелки SC220A SE – 1 шт.
• Одноосевой позиционер WB1S-500 – 2 шт. (один для нового комплекса, один для дооснащения существующего робота).
• Тумба для робота (высота 600 мм) – 1 комплект.

Таким образом, на участке клиента появились две унифицированные ячейки, работающие по одинаковому принципу с разделением рабочих зон.

Решение: дооснащение и поставка нового комплекса

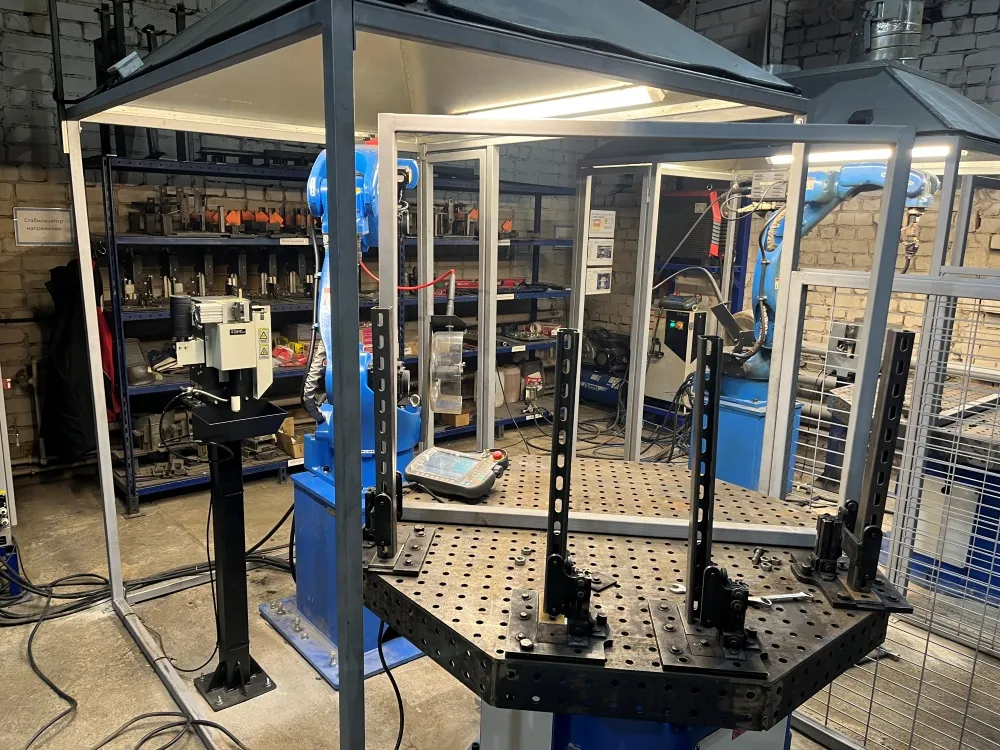

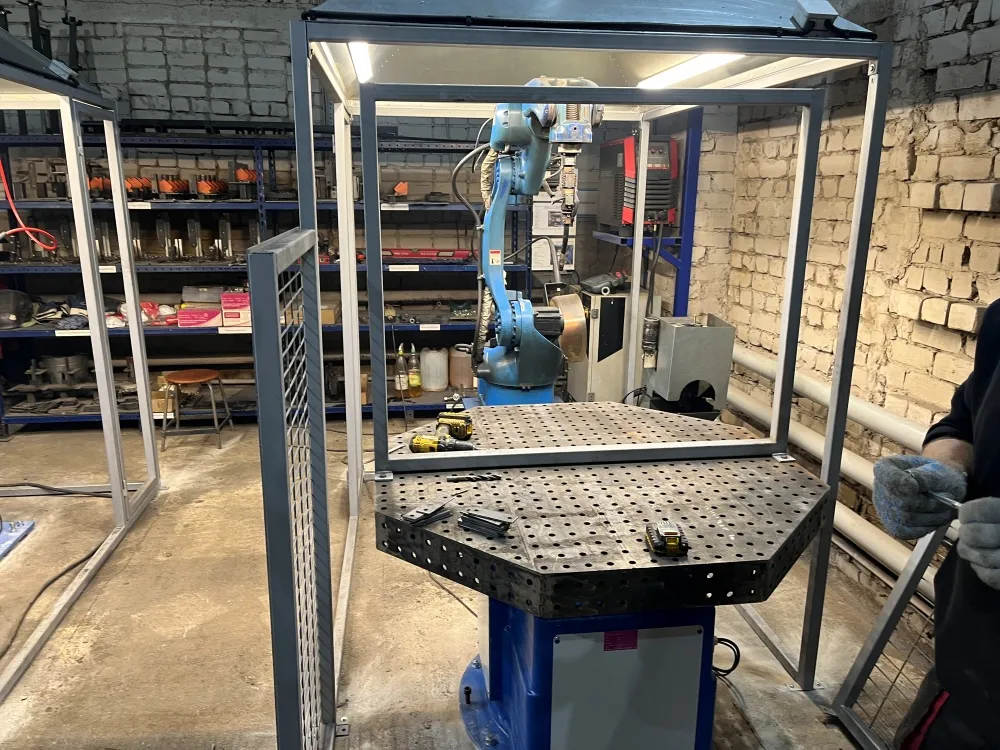

GROBOTP поставил позиционер WB1S-500 для дооснащения существующего робота. На позиционер был установлен специальный стол, разделяющий рабочую зону на две части: в одной части робот выполняет сварку, в другой оператор безопасно закладывает новые заготовки и забирает готовые изделия. Это стандартная схема «сварка-загрузка», но в данном исполнении стол был адаптирован под габариты кабельных лотков.

Одновременно был поставлен новый сварочный комплекс в полной комплектации: промышленный робот (аналогичный первому), сварочный источник, станция очистки горелки и второй позиционер WB1S с таким же разделительным столом.

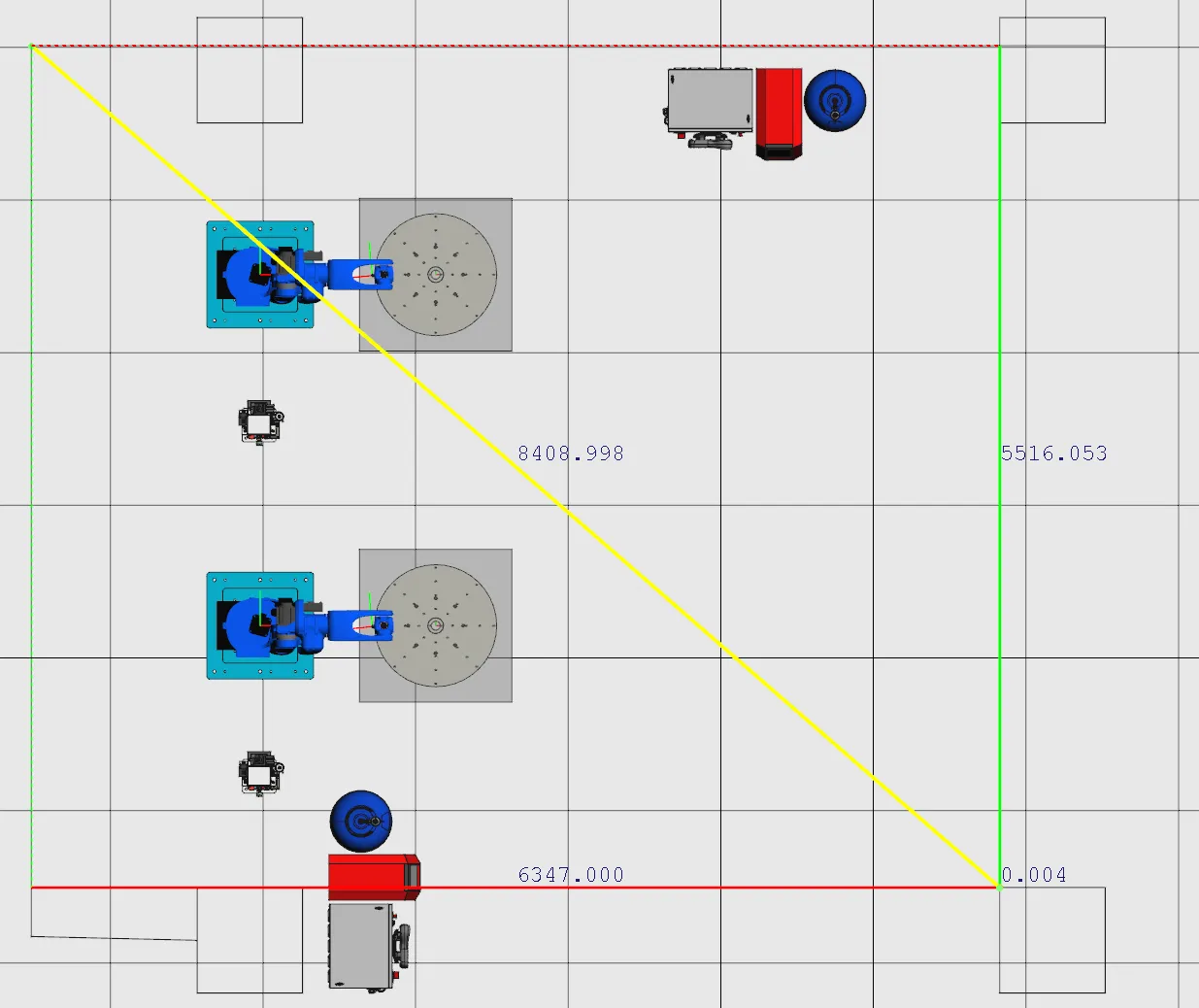

В результате на участке появились две унифицированные ячейки, работающие по одинаковому принципу: закладка и извлечение деталей производится в одном и том же месте (в передней зоне ячейки), а сварка — во внутренней зоне. Это стало возможным благодаря разделительному столу на позиционере WB1S-500.

Внедрения робота манипулятора

С трудностями при реализации проекта мы не столкнулись — оборудование было стандартным, позиционер WB1S идеально подошёл под задачи клиента. Основные этапы:

• монтаж нового позиционера с разделительным столом;
• поставка и монтаж второго комплекса;
• обучение персонала работе с обновлёнными ячейками.

Благодаря унификации, операторы быстро освоили работу на обеих ячейках.

Результат автоматизации процесса сварки

• Клиент смог собрать ячейки закрытого типа с вытяжкой — благодаря разделению зон и компактной компоновке удалось полностью изолировать процесс сварки, установить местные вытяжные системы и улучшить условия труда.
• Закладка и извлечение деталей происходит в одном и том же месте — оператору больше не нужно перемещаться между разными зонами.
• Повышение удобства работы — единый принцип работы на обеих ячейках упростил обучение и ротацию персонала.
• Расширение участка — второй комплекс увеличил общую производительность без найма дополнительных операторов.

Клиент получил именно то, что запрашивал — простое и эффективное решение для сварки кабельных лотков. Унификация оборудования и разделительных столов на позиционерах WB1S-500 позволила создать эргономичные и безопасные рабочие места.

Почему GROBOTP — надёжный партнёр для производителей кабеленесущих систем?

Сварка кабельных лотков (особенно проволочных и лестничных) требует частых переналадок и удобного доступа оператора к деталям. Позиционер WB1S с разделительным столом — идеальное решение для организации двухзонной работы. GROBOTP имеет опыт поставки таких решений под различные типы лотков и комплектующих.
